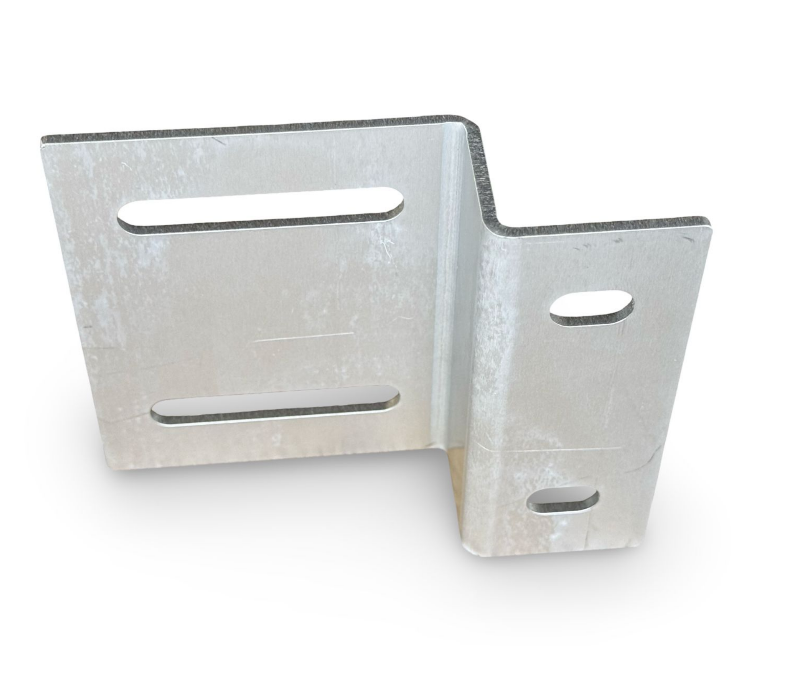

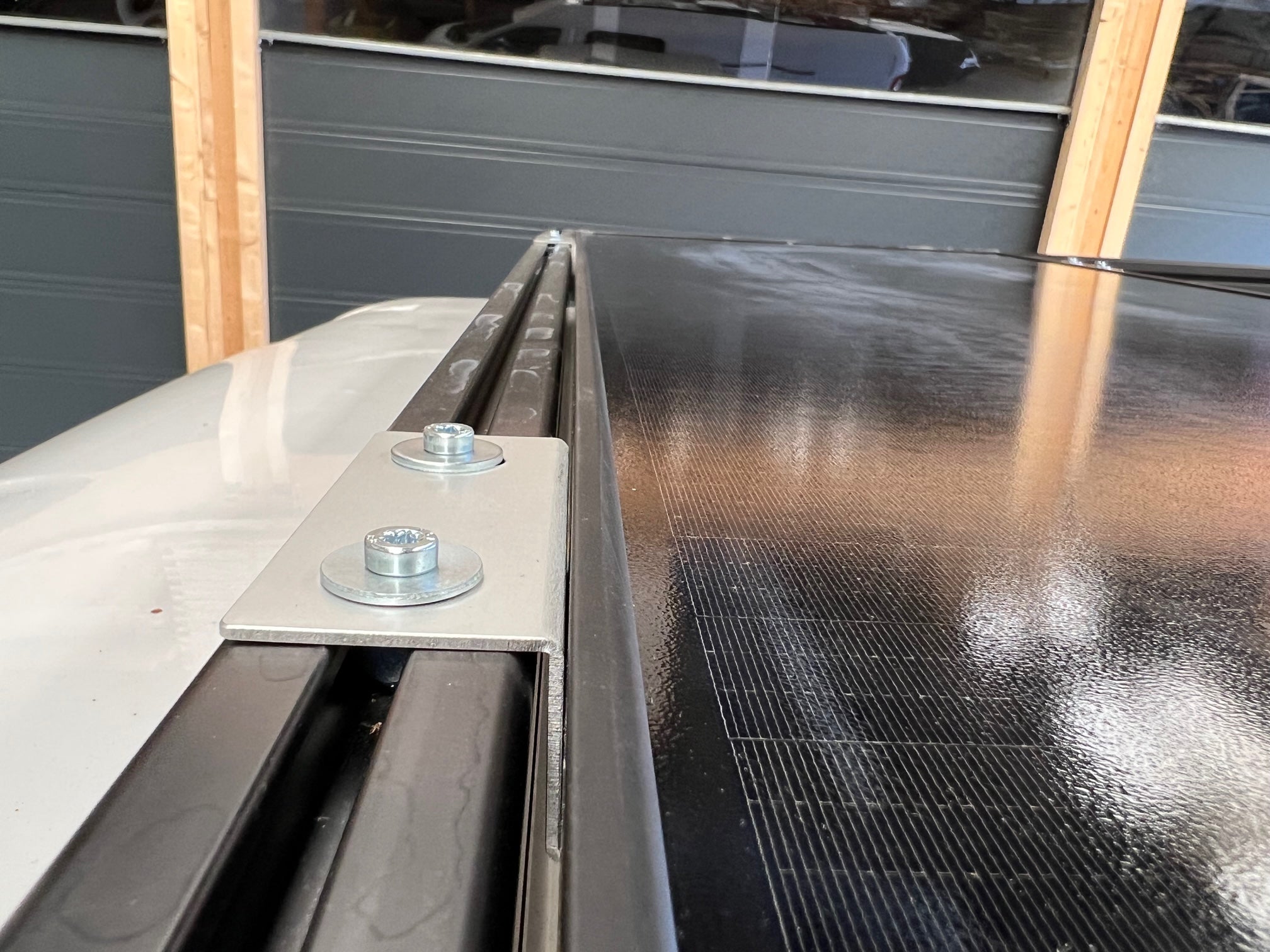

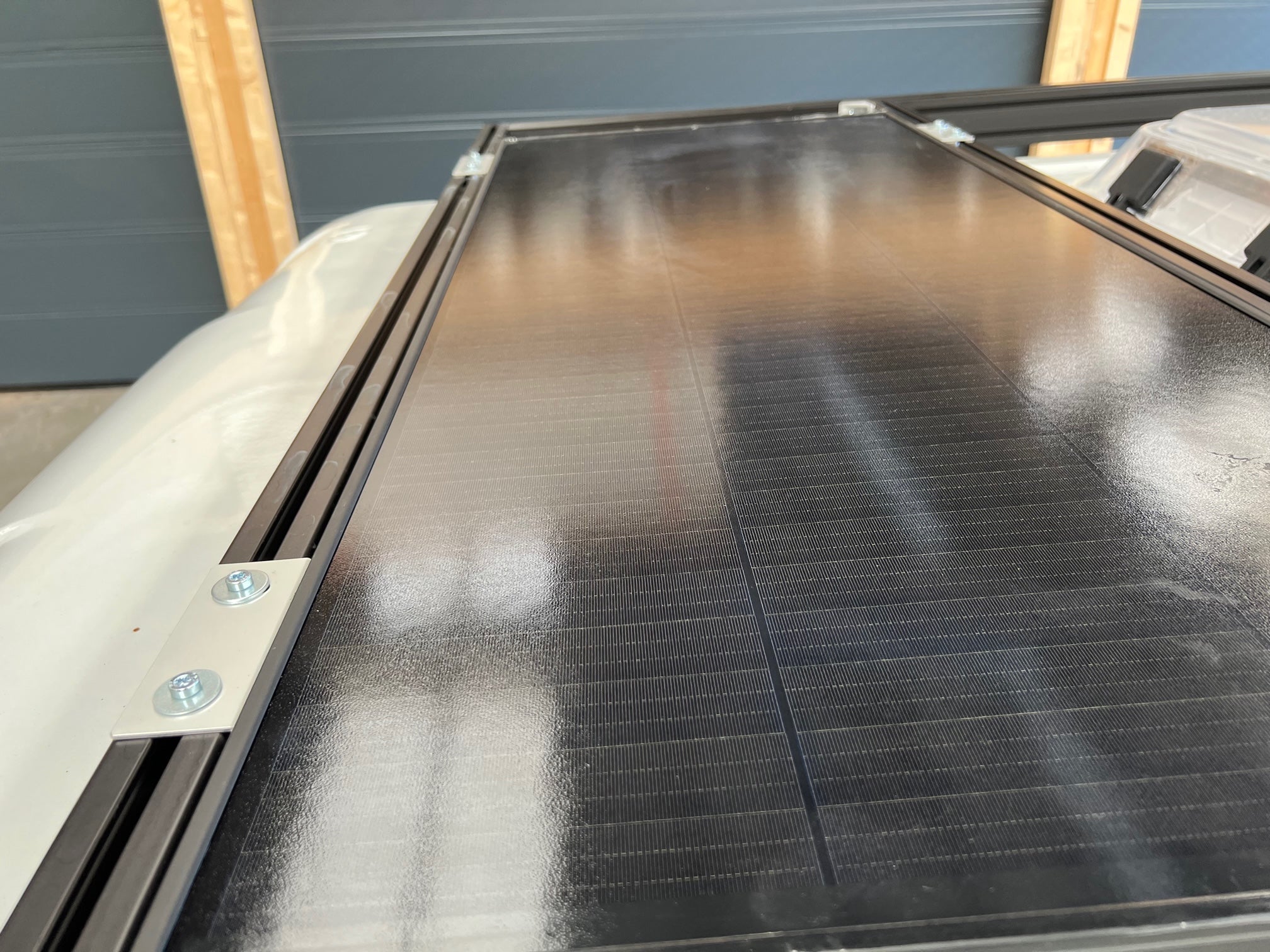

Der verstärkte Solar Haltewinkel XL für 30x30 bzw. 30x60 Profile: So montierst du dein Solarpanel sauber auf deinem Dachträger oder auf Aluprofilen.

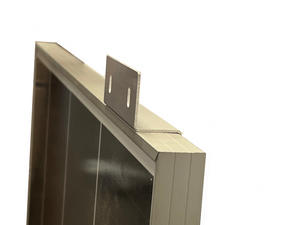

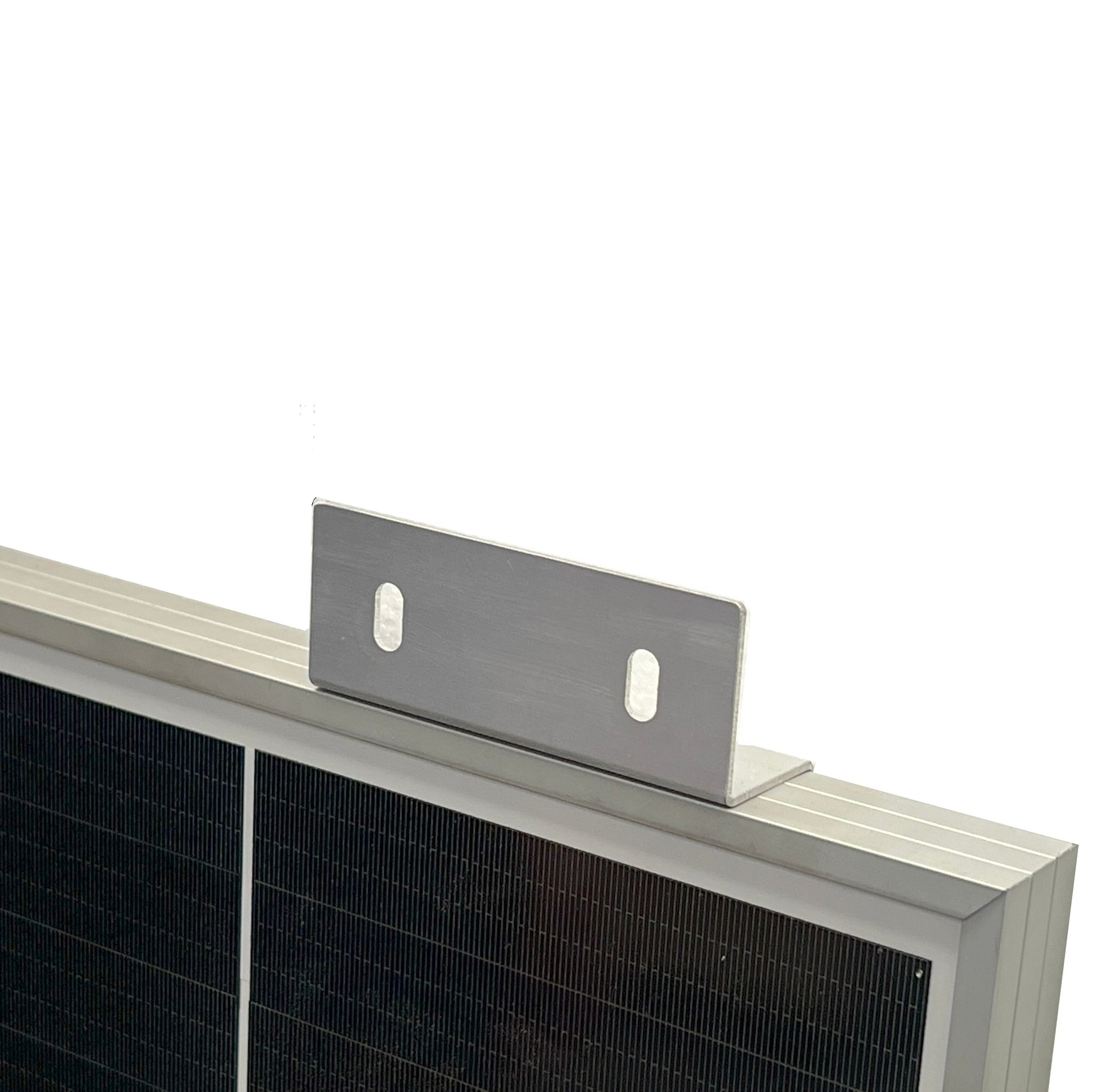

Die 4 Langlöcher geben dir Spielraum, damit du die optimale Montageposition auf den Millimeter anpassen kannst. Die langen Langlöcher im langen Schenkel bringen dir besonders viel Verstellweg. So baust du deine Solarpanels entweder stehend oder bündig ein.
Pro Panel brauchst du mindestens 4 Winkel: stirnseitig je 2, seitlich je 2 oder eine Kombination davon.
Welcher Winkel passt zu dir?
- Dieser Winkel: 30x30 bzw. 30x60 Profile, 3 mm stark
- Solar Haltewinkel XL für 40x40 bzw. 40x80 Profile: gleiche Stärke, für grössere Profile
- Solar Haltewinkel für 30x30 bzw. 30x60 Profile: kompakter und 2 mm stark
Auf einen Blick
- Passend für: 30x30 bzw. 30x60 Profile
- Masse (L x B x H): 113 x 100 x 35 mm
- Blechstärke: 3 mm

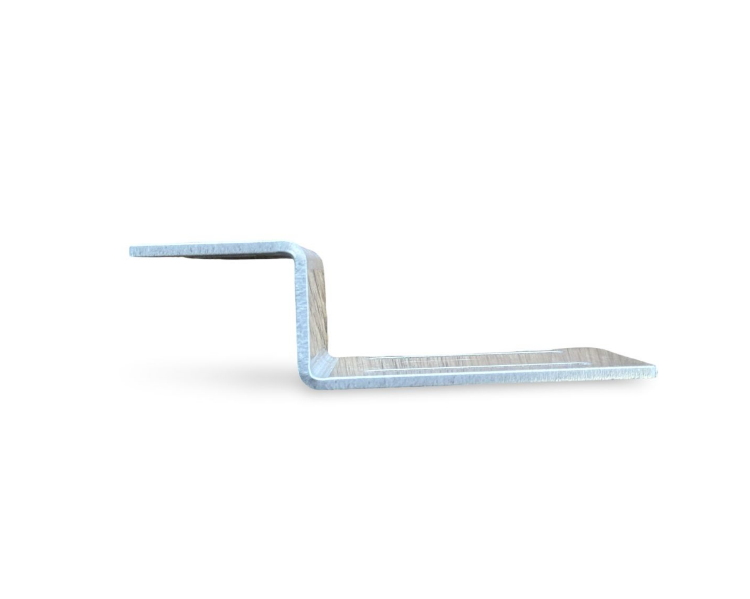

- Schenkel aussen gemessen: 83 mm und 33 mm
- Lichte Höhe zwischen den Schenkeln: 29 mm
- 2x Langloch 9 x 57 mm und 2x Langloch 9 x 15 mm
- Abstand der Langlöcher quer: 60 mm
- Befestigung: M6

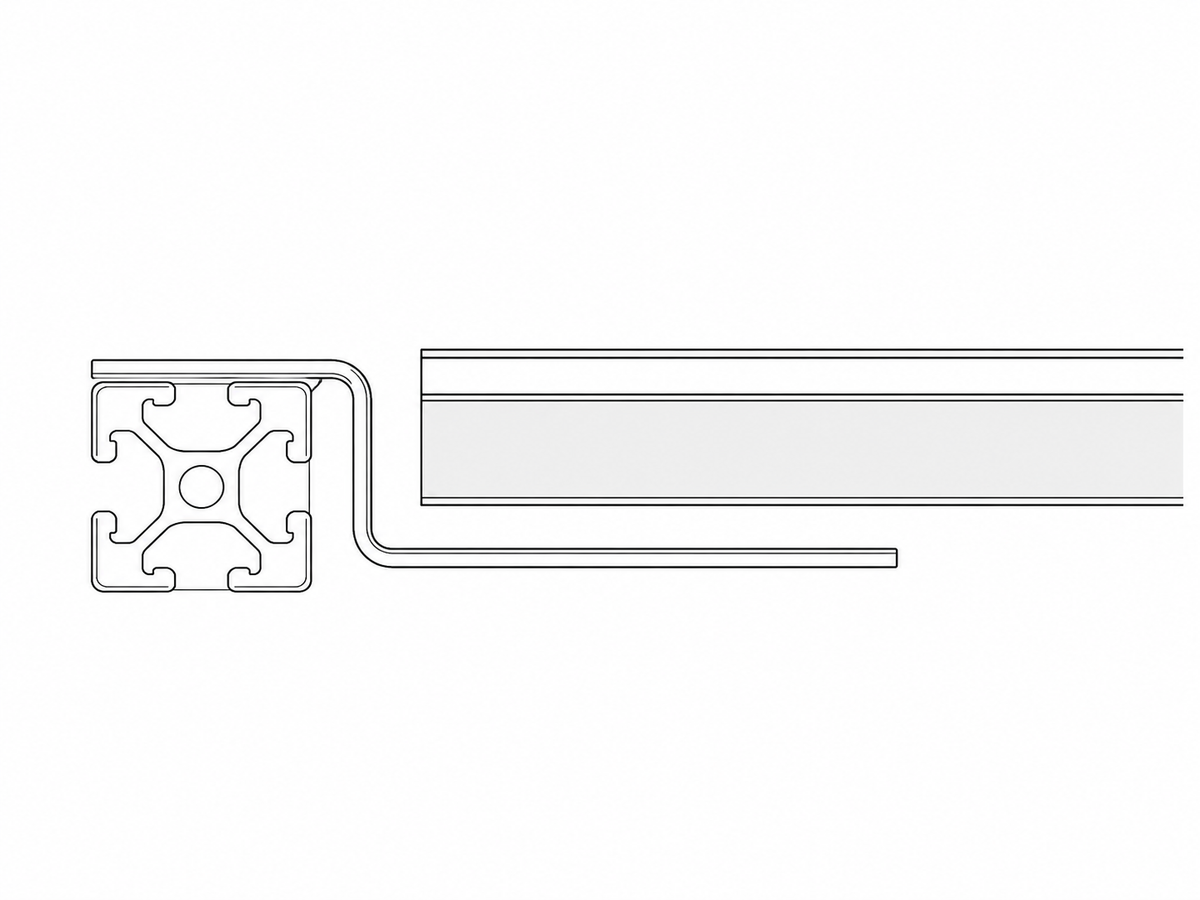

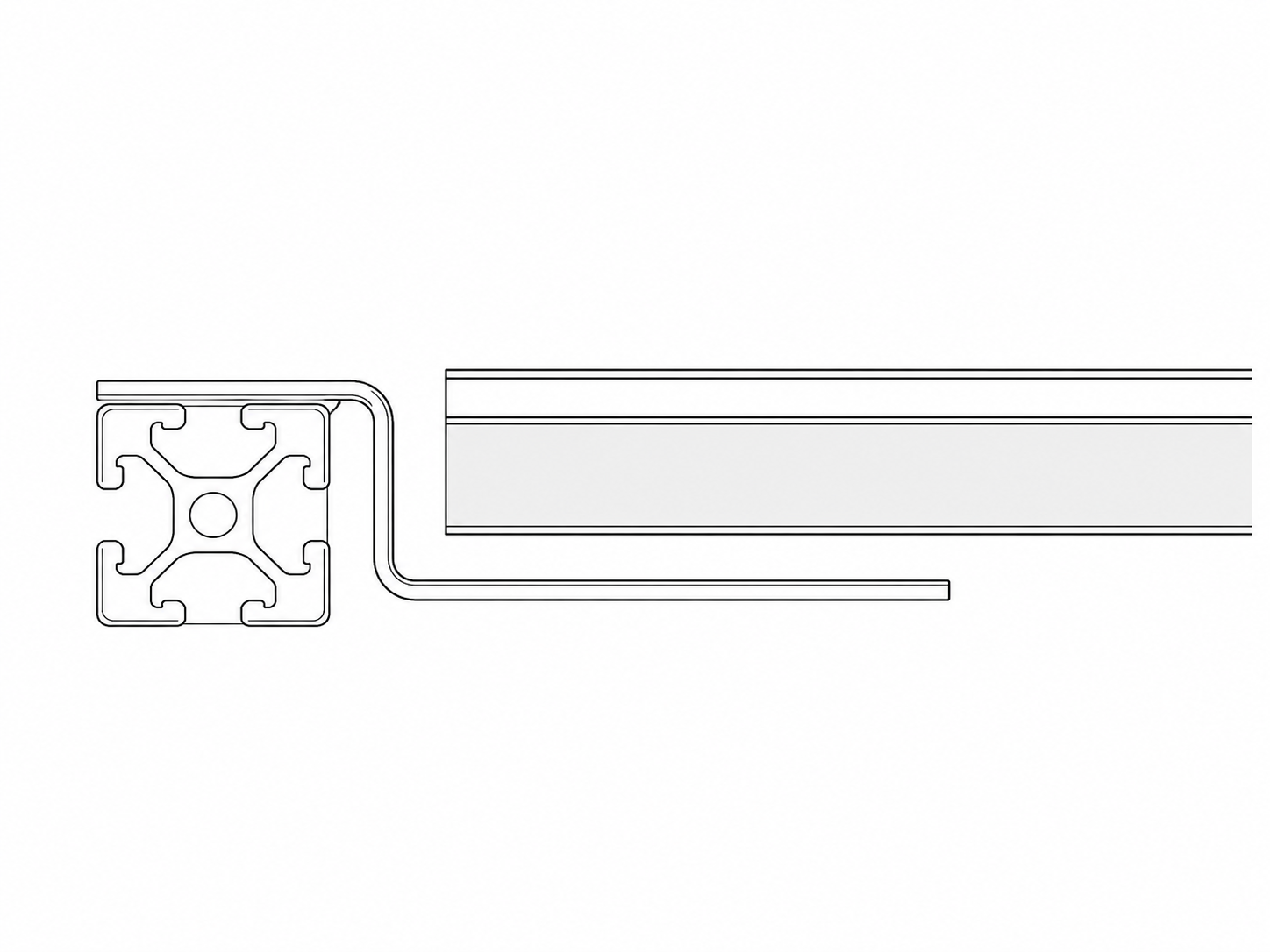

Die technische Zeichnung und die Montage-Skizze findest du als PDF im Anhang.
