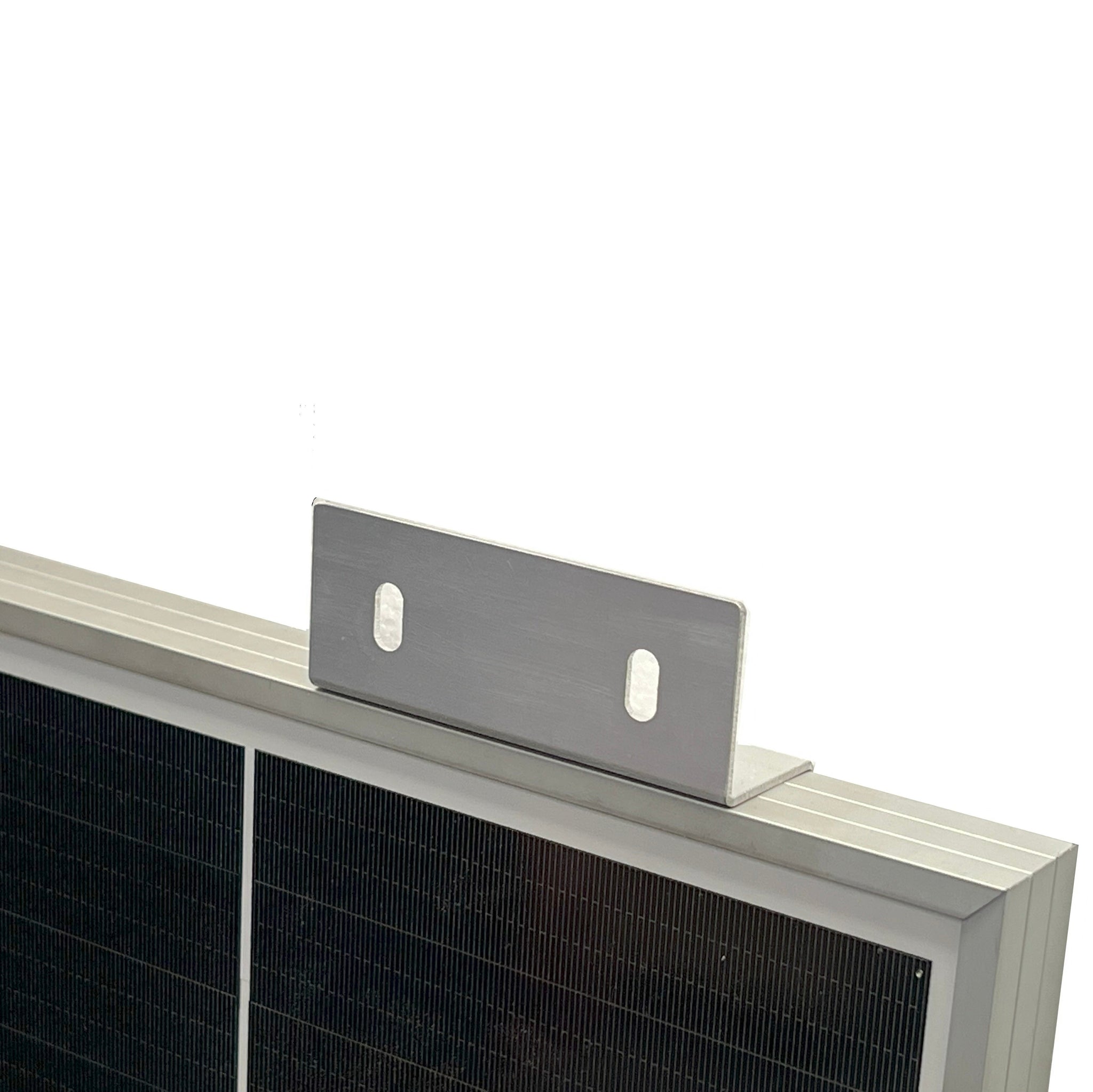

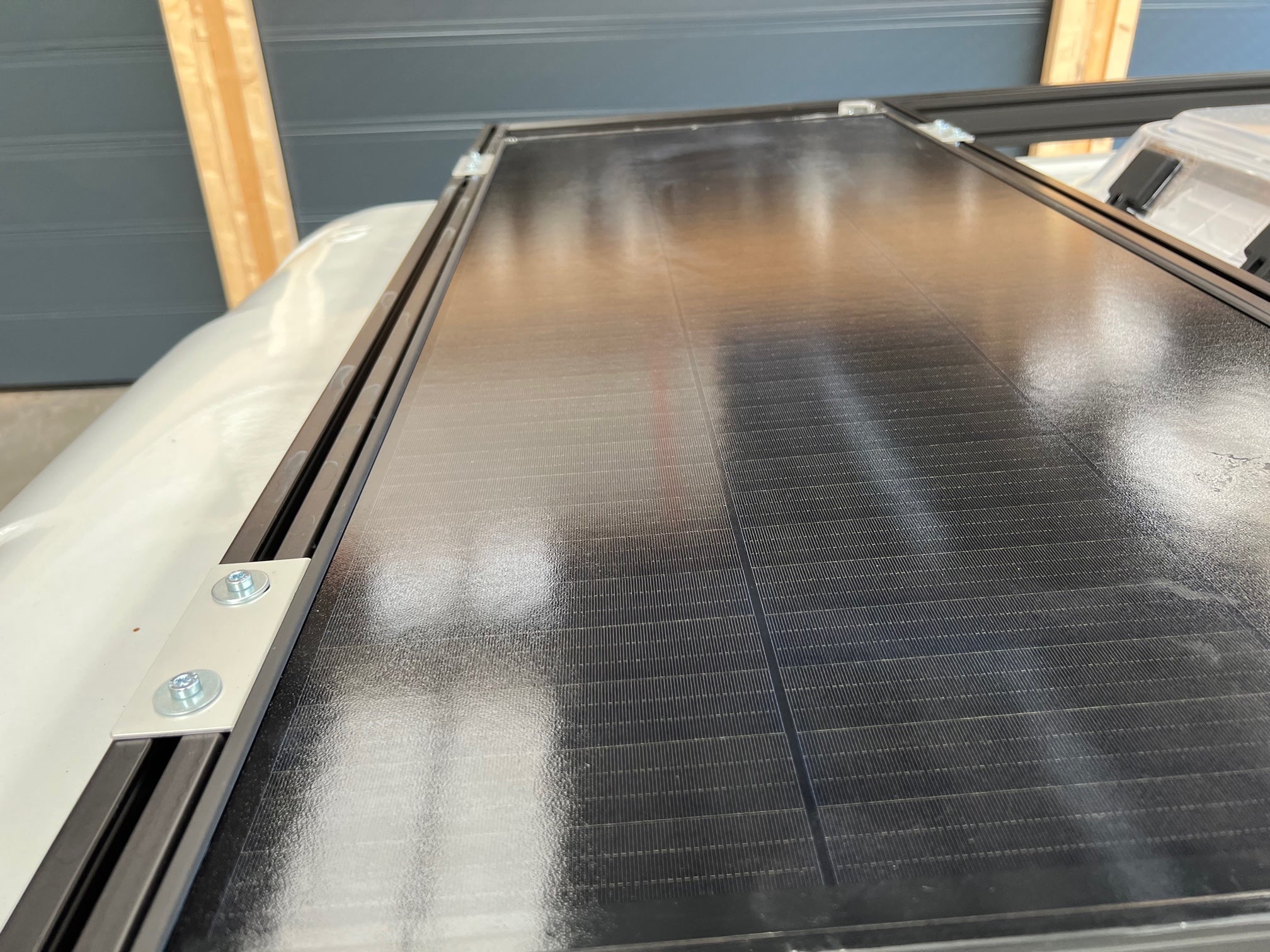

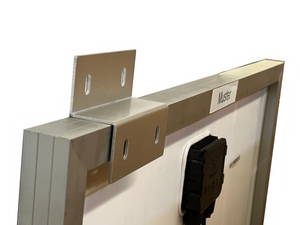

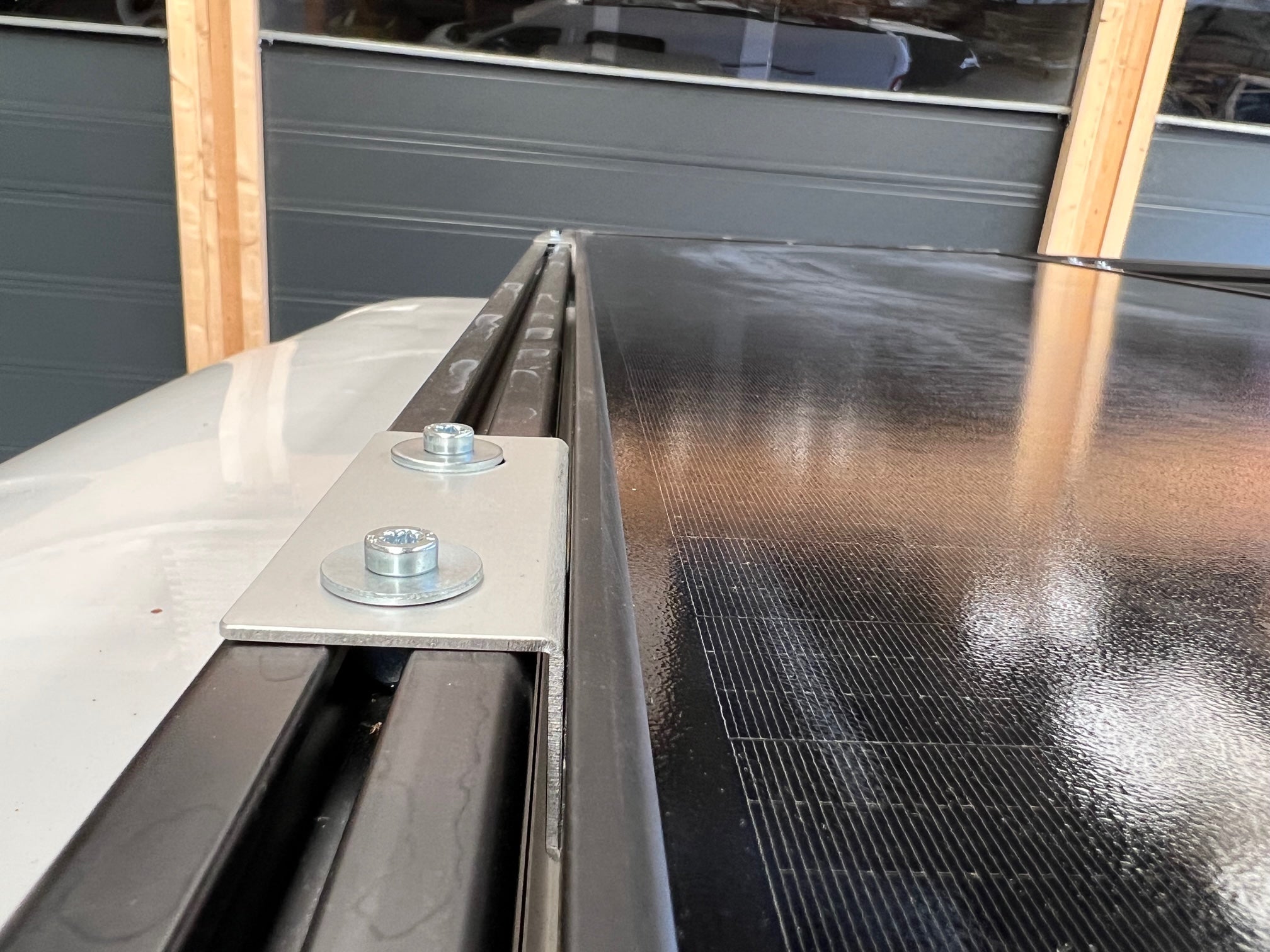

Der Solar Haltewinkel universal für 30x30 bzw. 30x60 Profile: So montierst du dein Solarpanel sauber auf deinem Dachträger oder auf Aluprofilen.
Die 4 Langlöcher geben dir Spielraum, damit du die optimale Montageposition auf den Millimeter anpassen kannst. So baust du deine Solarpanels entweder stehend oder bündig ein.
Pro Panel brauchst du mindestens 4 Winkel: stirnseitig je 2, seitlich je 2 oder eine Kombination davon.
Welcher Winkel passt zu dir?
- Dieser Winkel: 30x30 bzw. 30x60 Profile, 2 mm stark
- Solar Haltewinkel für 40x40 bzw. 40x80 Profile: gleiche Stärke, für grössere Profile
- Solar Haltewinkel XL für 30x30 bzw. 30x60 Profile: 3 mm stark, mit langem Schenkel und langen Langlöchern
Auf einen Blick
- Passend für: 30x30 bzw. 30x60 Profile
- Masse (L x B x H): 72 x 100 x 34 mm
- Blechstärke: 2 mm
- Schenkel aussen gemessen: 42 mm und 32 mm
- Lichte Höhe zwischen den Schenkeln: 30 mm
- 2x Langloch 9 x 18 mm und 2x Langloch 9 x 15 mm
- Abstand der Langlöcher quer: 60 mm
- Befestigung: M6
Die technische Zeichnung und die Montage-Skizze findest du als PDF im Anhang.
