Lieferumfang

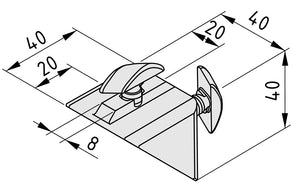

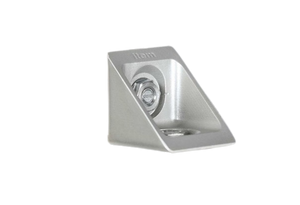

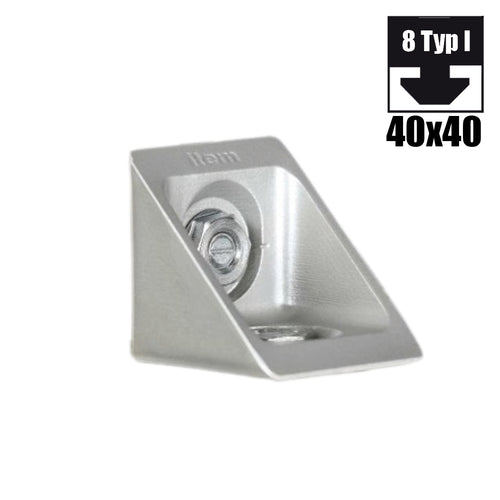

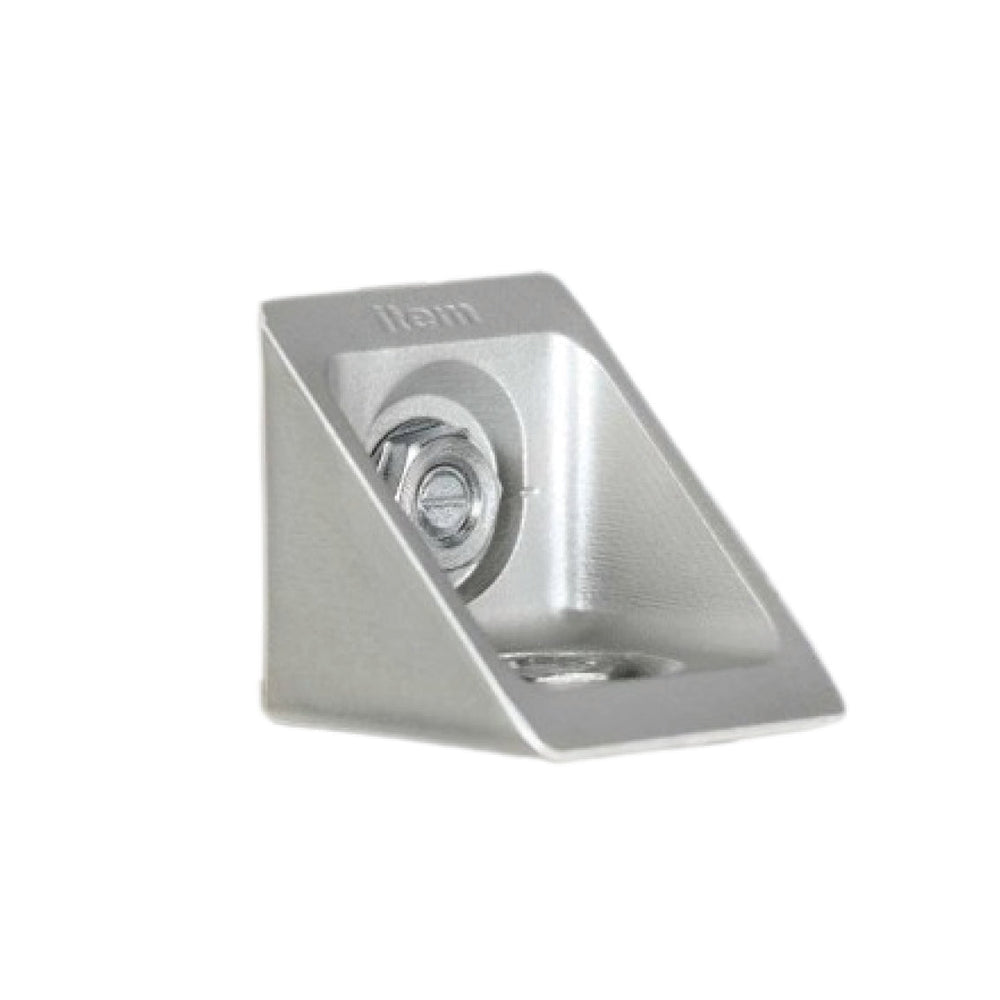

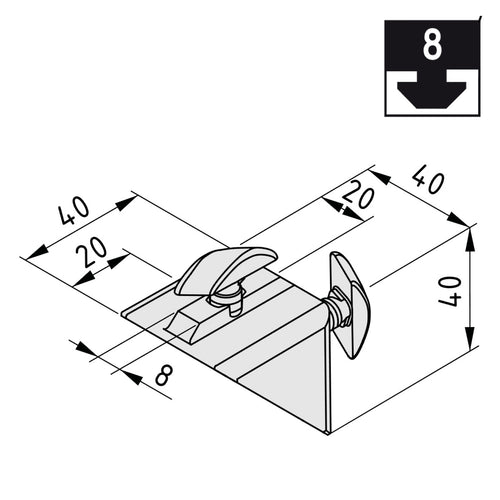

Automatik-Winkel 8 40x40, GD-Al, weißaluminium ähnlich RAL 9006
2 Automatik-Nutschrauben M8x11, St, verzinkt
2 Senkmuttern M8x6, St, verzinkt
| Artikelnummer | 0.0.642.54 |
|---|---|
| Baureihe | Baureihe 8 |
| ESD | ESD-sicher = Nein |
| Gewicht [g] | m = 87 g |
| Liefereinheit | 1 Satz |
Die schnellste Profilverbindung aller Zeiten: Automatik-Lasche und Automatik-Winkel sind komplett vormontiert und bereit zum sofortigen Einsatz.
Einfach aufsetzen – die Schrauben sind automatisch richtig platziert. Einfach anziehen – schon halten die Profile durch die Automatik-Nutschrauben ohne zusätzliche Nutensteine. Es müssen keine Gewinde geschnitten oder Profile bearbeitet werden. Die Verbinder können an jeder Stelle der Nut 8 eingesetzt werden und sind immer wieder verwendbar. Das ist ideal, wenn Aufbauten nur temporär genutzt werden oder wenn es schnell gehen muss.

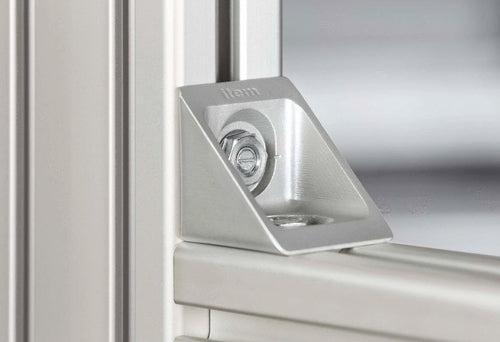

Automatik-Laschensätze liegen auf den Profilen auf und können durch ihre große Stützweite Momentbelastungen sehr gut kompensieren. Automatik-Winkelsätze liegen innerhalb der Rahmenkontur und können rechtwinklige Profilverbindungen auch nachträglich verstärken.
Die Winkel und Laschen mit vormontierten Automatik-Nutschrauben werden einfach auf die Profilnut 8 aufgesetzt.
Mutter anziehen – fertig ist die schnellste Profilverbindung aller Zeiten.
Empfohlenes Anzugsmoment: 20 Nm
Bei der Anwendung als Verstärkungselement von Verbindungsstellen größerer Profile bzw. Kanäle können mehrere Winkel parallel verwendet werden.
Hinweis: Die maximal zulässige Belastbarkeit der Profilnut auf Zug beachten!
F < 1.000 N ∧ F x l < 50 Nm
Die Belastbarkeit ist nach beiden Bedingungen zu überprüfen.
