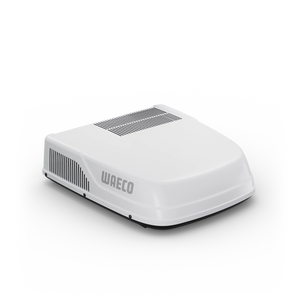

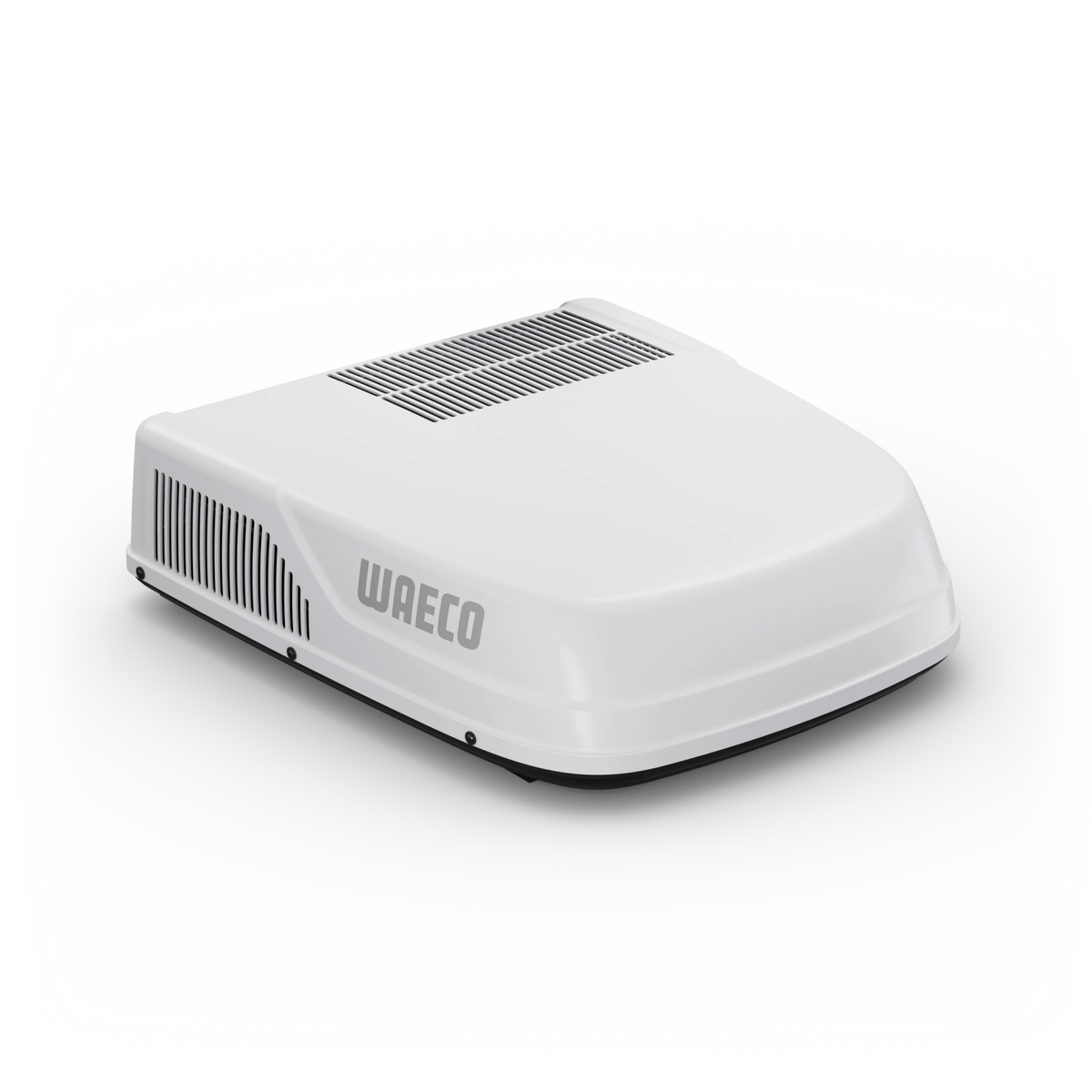

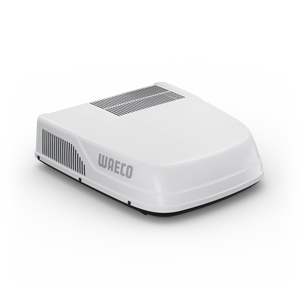

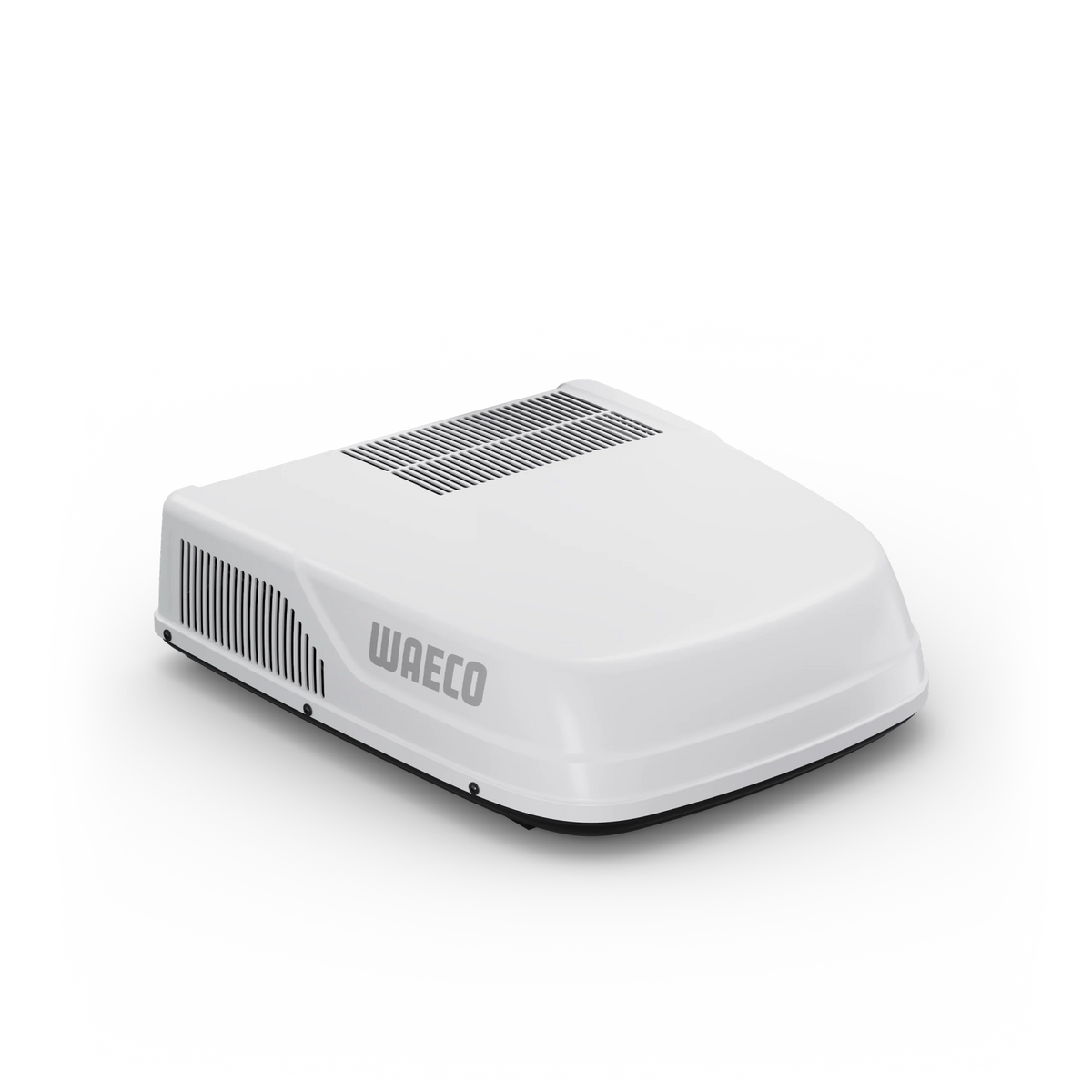

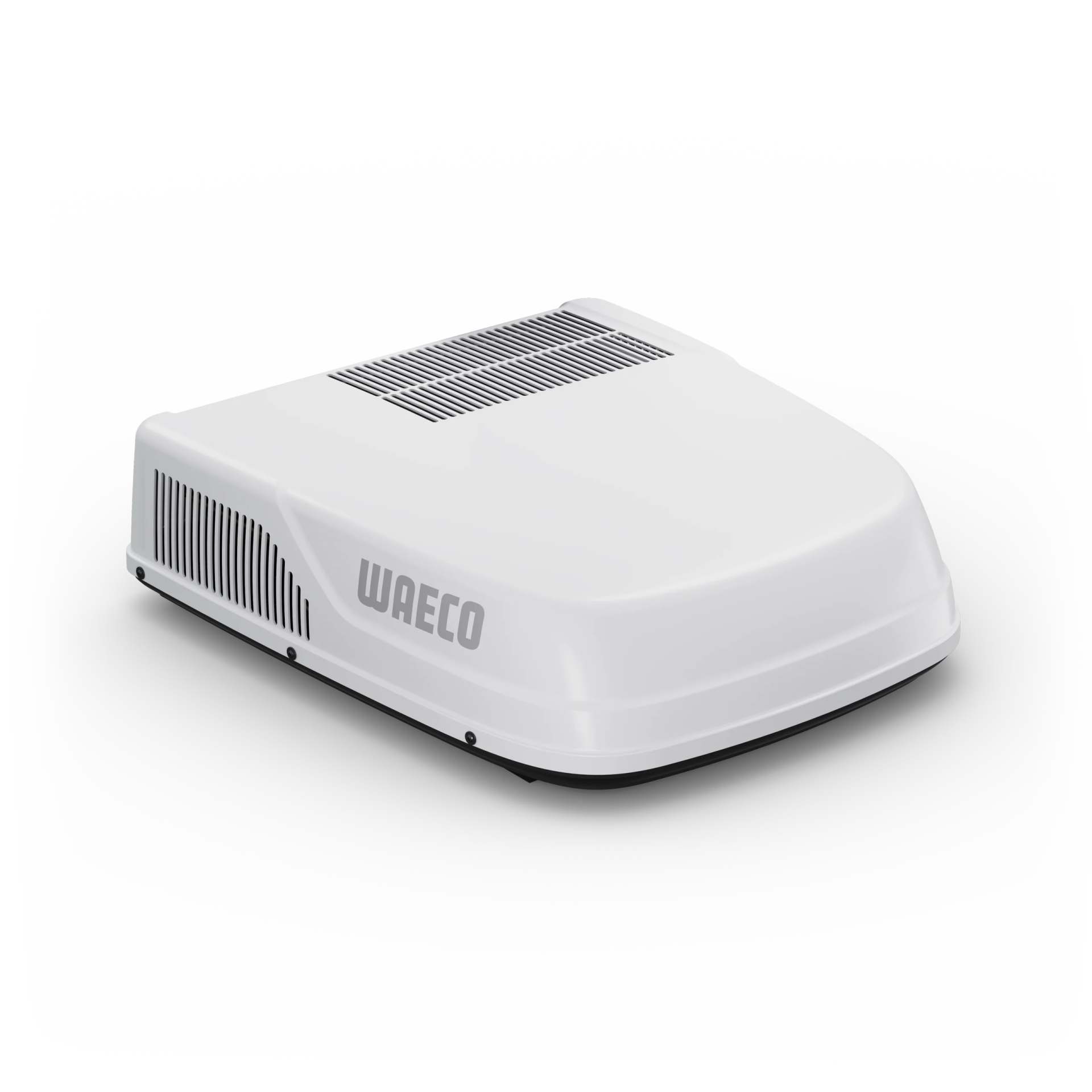

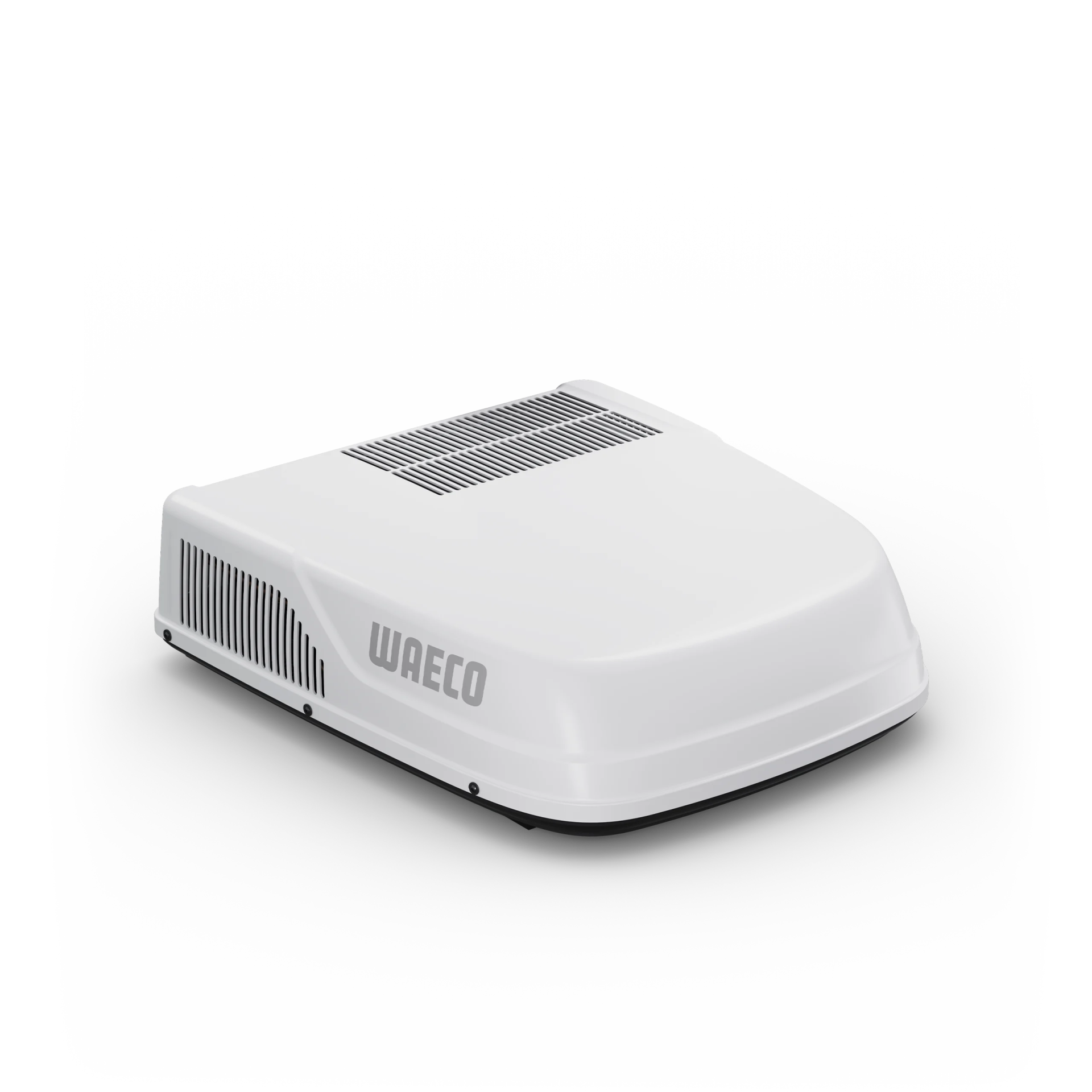

Die WAECO WAC2200 ist eine 230-V-Dachklimaanlage mit 2200 W Kühlleistung für Wohnmobile, Wohnwagen und Kastenwagen bis ca. 7 m Länge (isoliert). Du bekommst sie im Set mit der flachen Luftverteilerbox WAC ADBL und Fernbedienung.

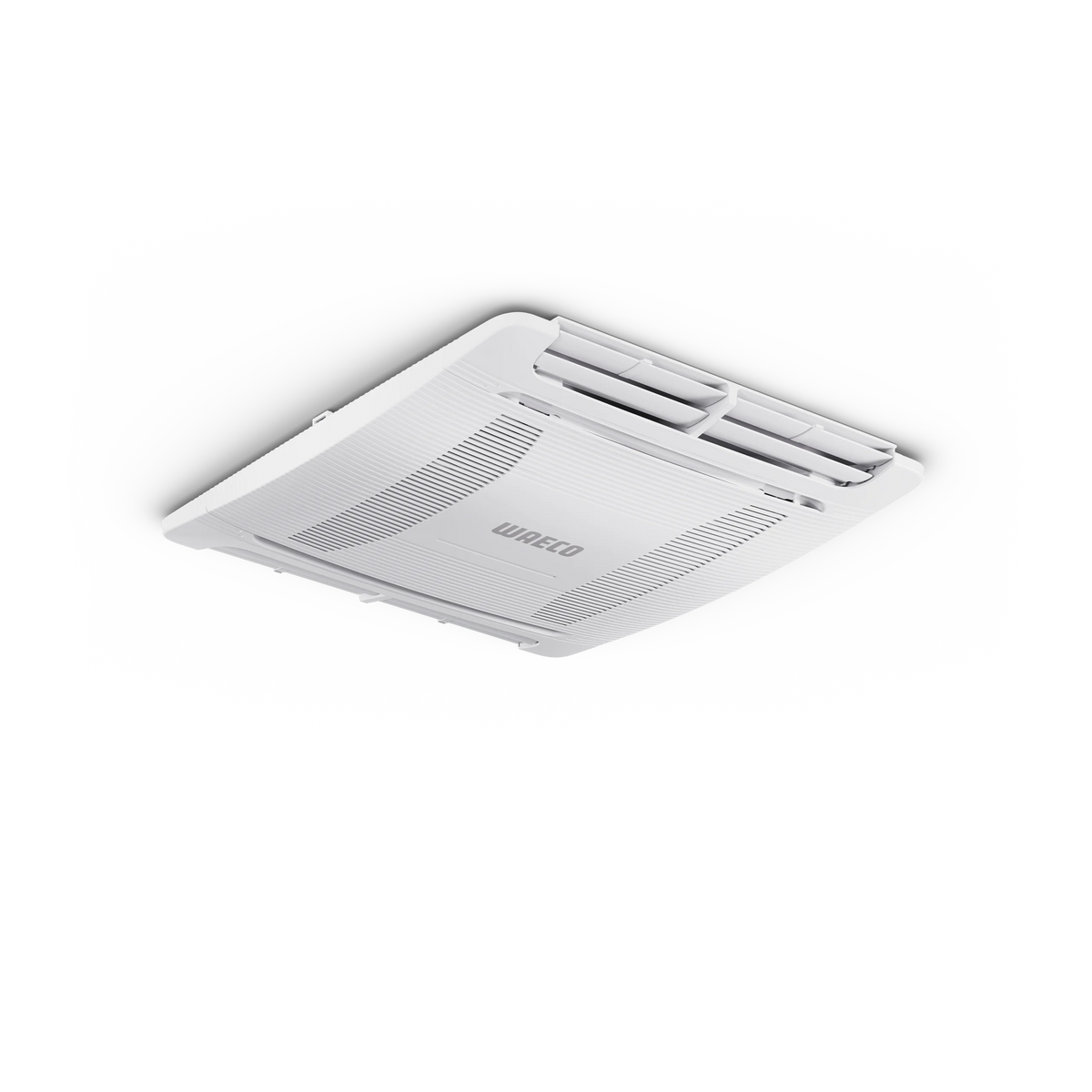

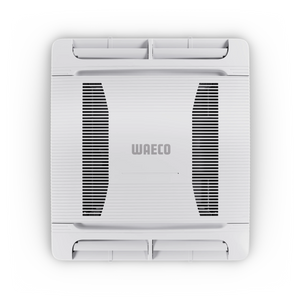

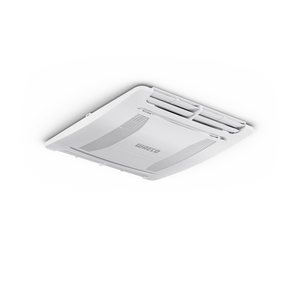

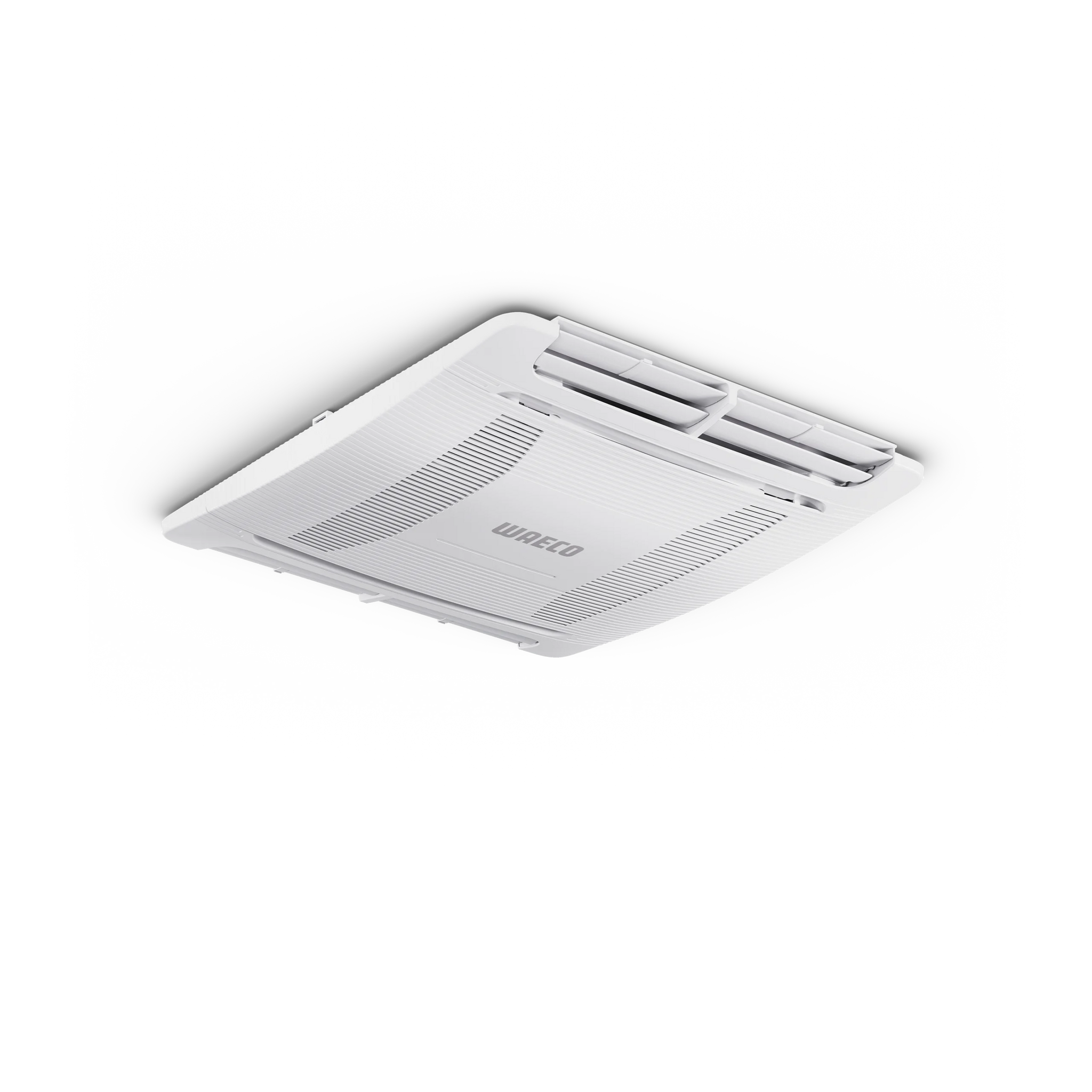

Die Dacheinheit sitzt in einem Standard-Dachausschnitt von 400 × 400 mm – eine vorhandene Dachhauben-Öffnung in diesem Mass kannst du direkt nutzen. Im Innenraum verteilt die WAC ADBL die gekühlte Luft über schwenkbare Düsen nach vorne und nach hinten. Mit nur 54 mm Bauhöhe bleibt dir viel Kopffreiheit. Der Staubfilter lässt sich zum Reinigen einfach herausnehmen.
Betriebsarten
- Kühlen – du gibst Temperatur und Lüfterstufe vor, die Anlage kühlt den Innenraum auf den Sollwert
- Entfeuchten – senkt die relative Luftfeuchtigkeit, ohne zu kühlen oder zu heizen
- Lüften – Luftumwälzung ohne Kühlen oder Heizen
- Lüfterstufe manuell wählbar, Sleep-Funktion
- Bedienung per Fernbedienung
Hinweis: Die WAC2200 hat keine Heizfunktion.
Stromversorgung
Die Anlage läuft an 220–240 V / 50 Hz, zum Beispiel am Landstrom. Die Stromaufnahme liegt bei max. 4,5 A, abgesichert wird mit 5 A. Ein Unterspannungsschutz und ein sanfter Anlauf sind integriert.
Einbau – das musst du wissen
- Dachausschnitt 400 × 400 mm, mittig zwischen zwei Längsprofilen
- Dachstärke 25–60 mm; die Anzahl Luftkanal-Abschnitte richtet sich nach der Dachstärke (siehe Tabelle)
- Dachneigung an der Einbaustelle max. 10°
- Fahrzeug-Bodenfläche grösser als 4 m²
- Freiraum auf dem Dach: 50 mm rundum bei Objekten unter 60 mm Höhe, 150 mm bei höheren Objekten
- Rahmenmaterial für einen neuen Dachausschnitt mind. 19 mm breit
- Lüsterklemmen für den Anschluss der Luftverteilerbox sind nicht im Lieferumfang
- Kläre vor dem Einbau mit dem Fahrzeughersteller, ob das Dach für Gewicht und Fahrbelastung ausgelegt ist und ob die Fahrzeughöhe in den Papieren angepasst werden muss
| Dachstärke | Luftkanal-Abschnitte |
|---|---|
| 25–35 mm | 1 |
| 35–45 mm | 2 |
| 45–55 mm | 3 |
| 55–60 mm | 4 |
Auf einen Blick
- Kühlleistung: 2200 W
- Heizfunktion: keine
- Nennspannung: 220–240 V / 50 Hz
- Stromaufnahme: ≤ 4,5 A, Sicherung 5 A
- Empfohlene Fahrzeuglänge (isoliert): bis 7 m
- Dachausschnitt: 400 × 400 mm
- Dachstärke: 25–60 mm
- Betriebstemperatur (Umgebung): −2 °C bis 52 °C

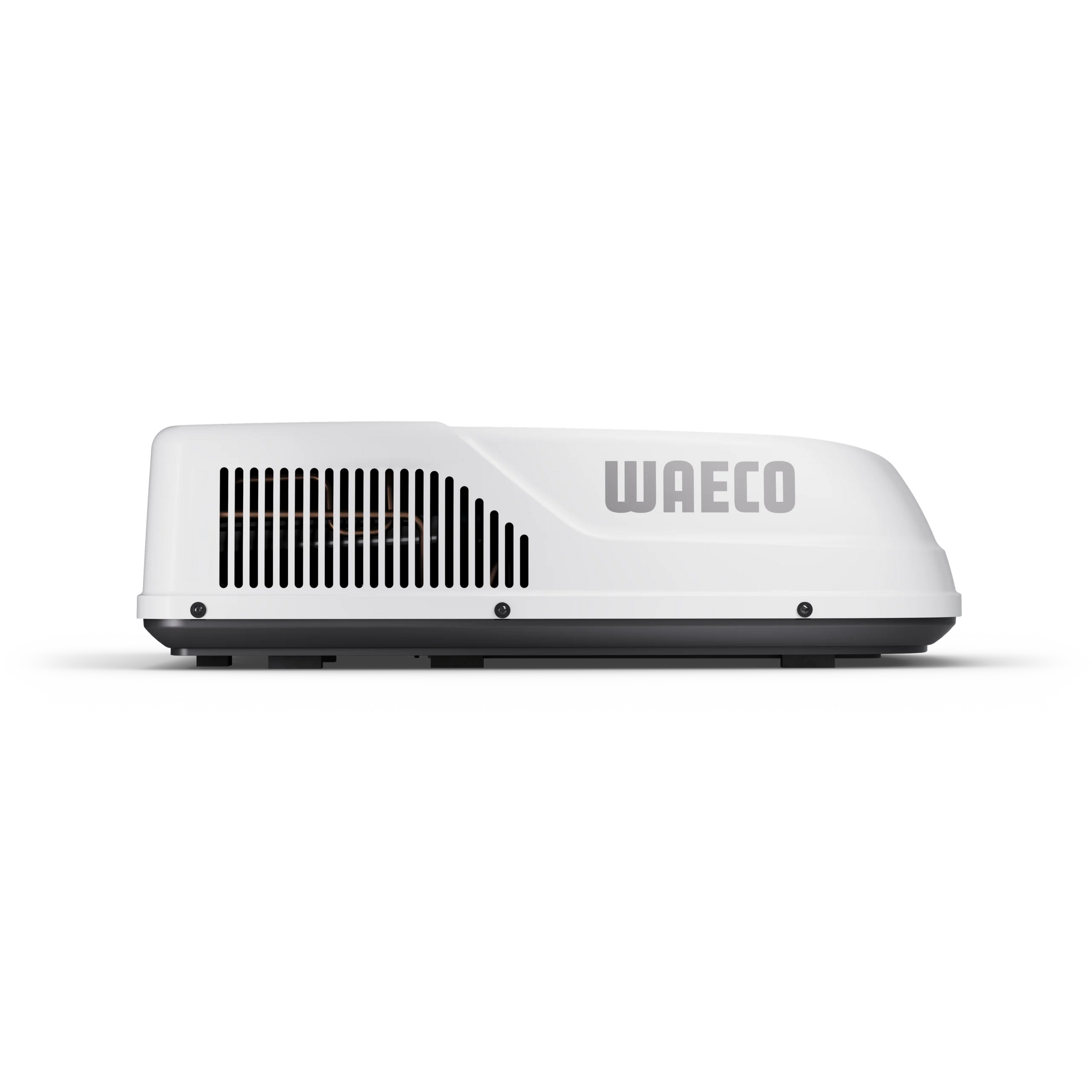

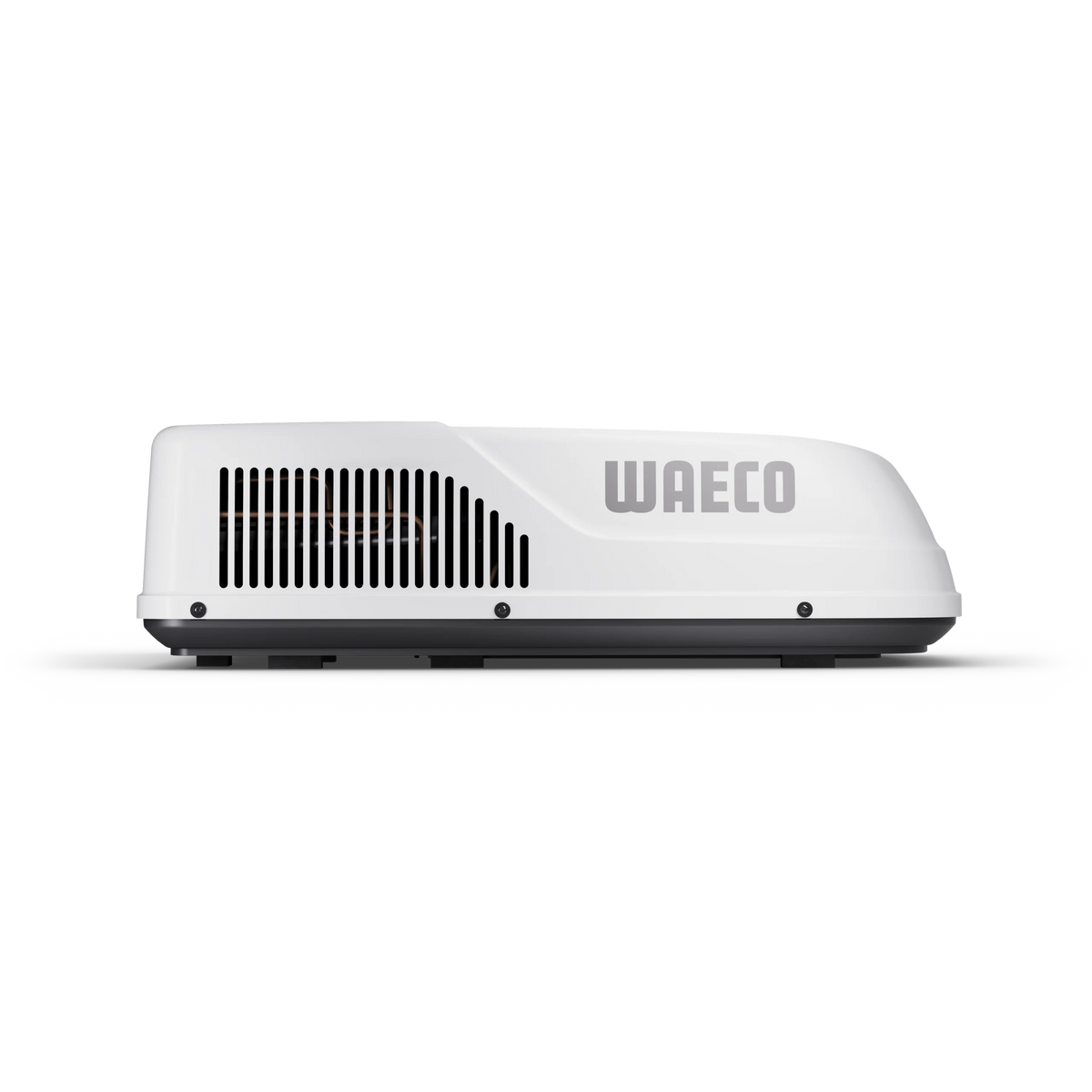

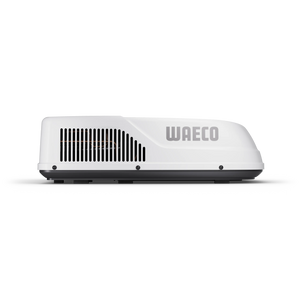

- Dacheinheit (L × B × H): 805 × 722 × 230 mm, Nettogewicht 28 kg, Farbe weiss

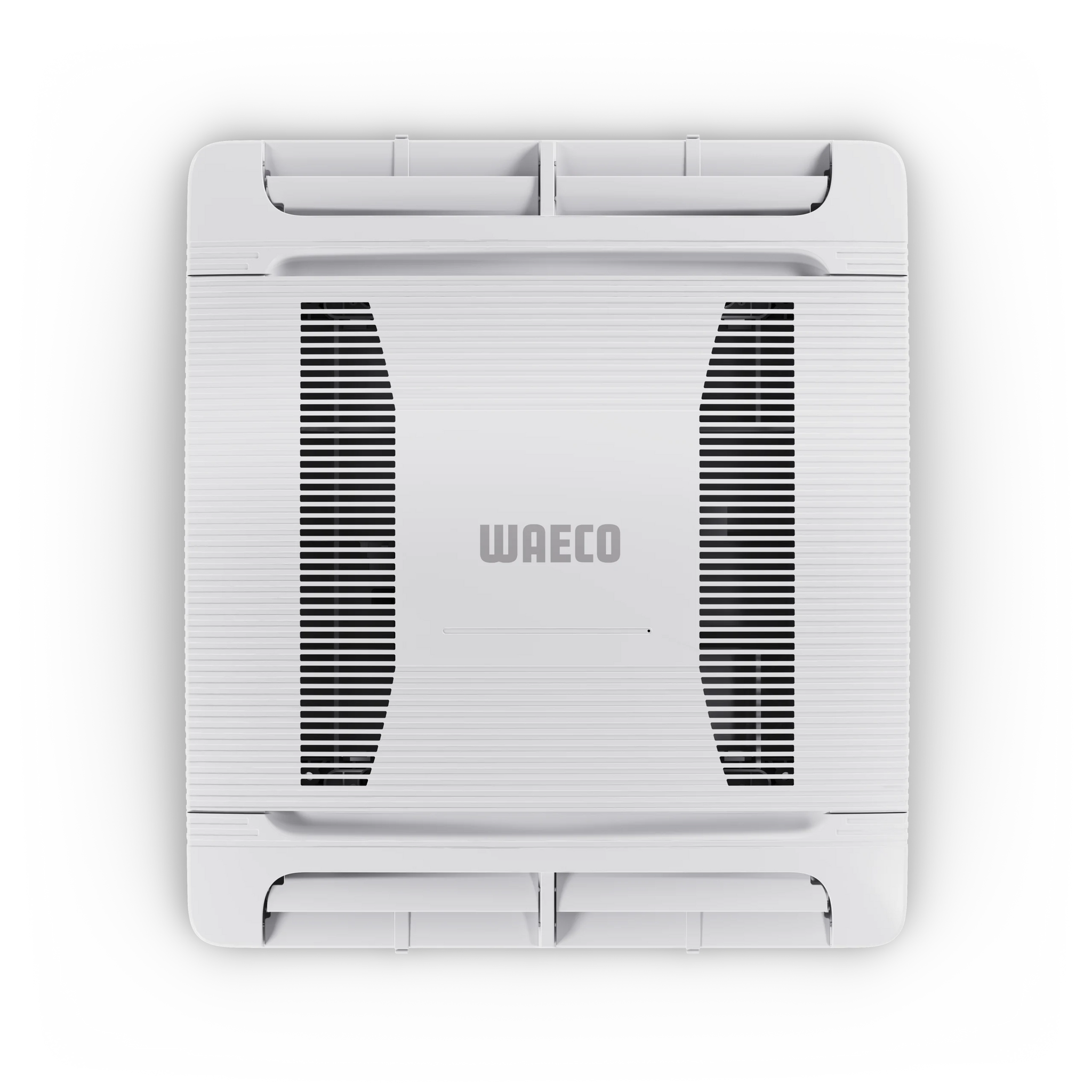

- Luftverteilerbox WAC ADBL (T × B × H): 579 × 518 × 54 mm, 3,5 kg
- Lieferumfang: Dacheinheit WAC2200, Luftverteilerbox WAC ADBL, Fernbedienung
- Herstellernummern: 9630002128 (Dacheinheit), 9630002131 (WAC ADBL)
Häufig gestellte Fragen
Kann die WAC2200 heizen?
Nein. Die WAC2200 kühlt, entfeuchtet und lüftet. Eine Heizfunktion hat sie nicht.
Läuft die Anlage an 12 V?
Nein. Die WAC2200 ist für 220–240 V / 50 Hz ausgelegt.
Passt sie in meine bestehende Dachhauben-Öffnung?
Ja, wenn die Öffnung 400 × 400 mm misst und die Dachstärke zwischen 25 und 60 mm liegt.
Darf ich mit montierter Anlage durch die Waschanlage?
Nein. Laut Hersteller darfst du mit montierter Dachklimaanlage nicht durch automatische Waschanlagen fahren.
Wie reinige ich den Filter?
Du nimmst den Staubfilter aus der Luftverteilerbox heraus, reinigst ihn und setzt ihn wieder ein.
