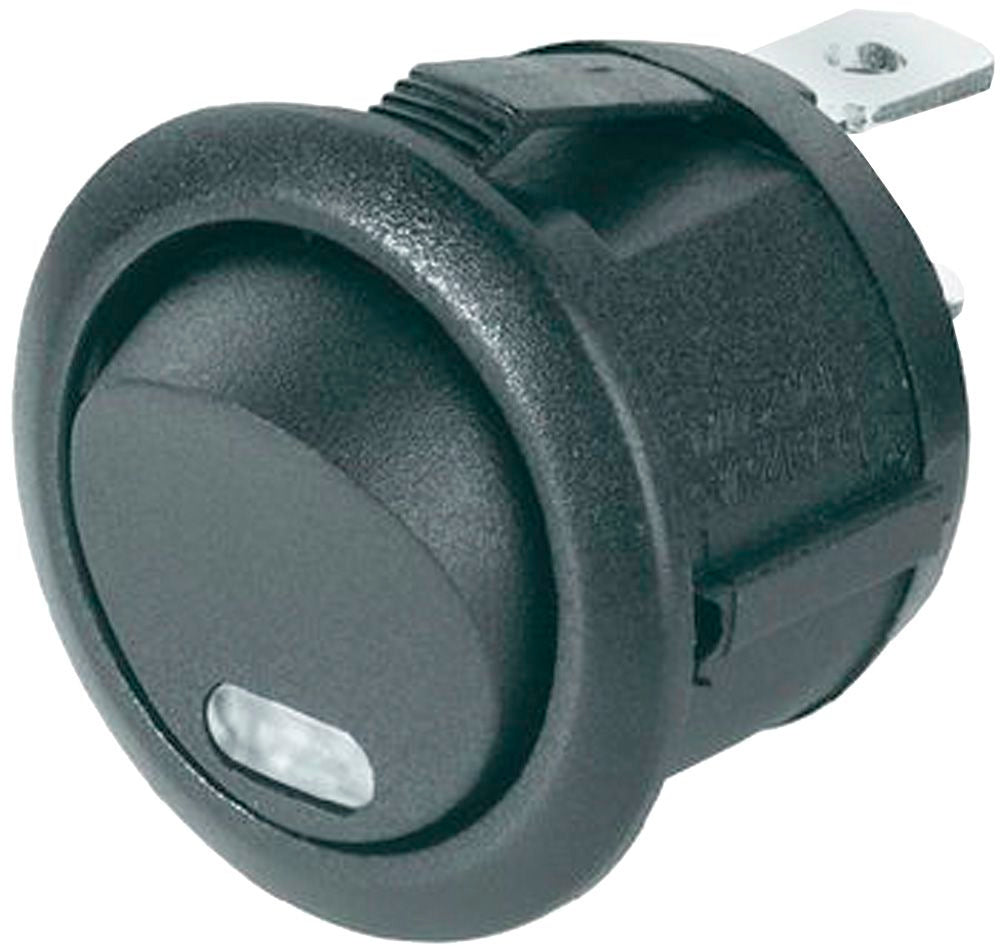

Runder Wippschalter mit grüner LED-Kontrollleuchte für 12-V- und 24-V-Bordnetze. Du setzt ihn in eine runde Bohrung mit Ø 20 mm und schaltest damit Verbraucher wie Licht, Pumpe oder Lüfter ein und aus.
Einsatz im Fahrzeugausbau
Der Schalter passt in Schalttafeln, Möbelfronten und Armaturenbretter. Die runde Einbauöffnung bohrst du mit einem 20-mm-Bohrer oder einer Lochsäge – ein rechteckiger Ausschnitt ist nicht nötig. Der Vorwiderstand für die LED ist bereits eingebaut, du schliesst den Schalter also direkt an 12 V oder 24 V an.
Anschluss

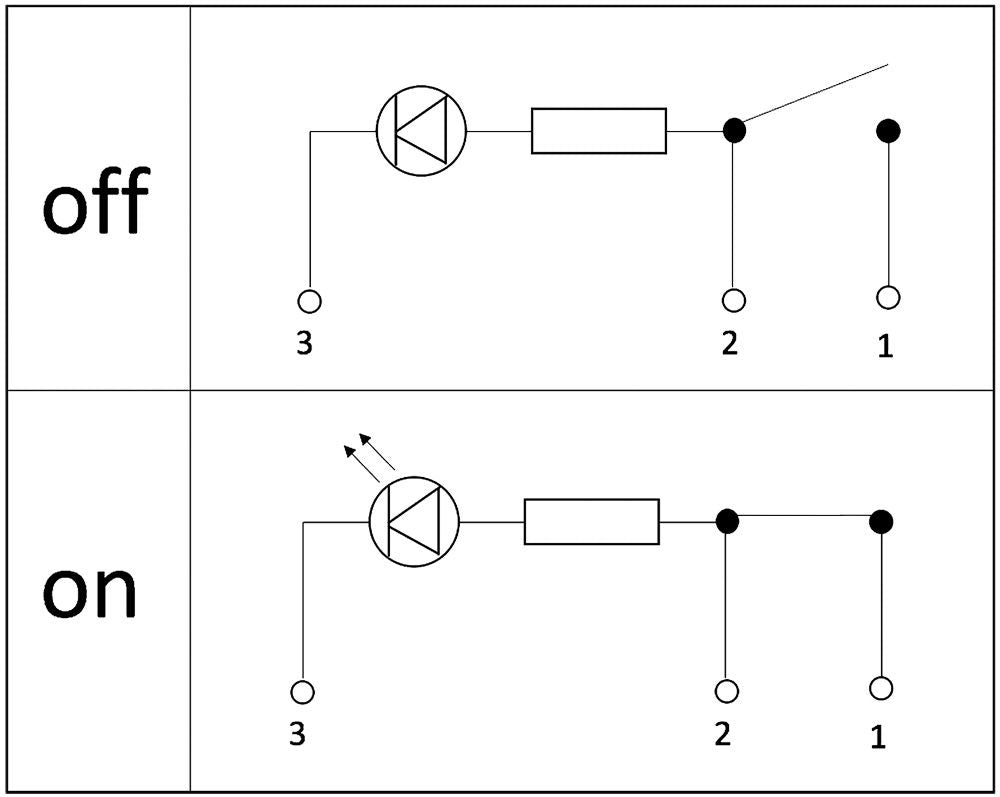

- Pin 1: Plus (+)
- Pin 2: Verbraucher
- Pin 3: Masse für die LED
Die Kontakte sind Flachstecker 4.8 mm. Du verwendest dazu passende Flachsteckhülsen 4.8 mm.
Auf einen Blick
- Schalterform: Wipptastenschalter, rund
- Funktion: Ein/Aus, rastend, Schliesser
- Spannung: 12–24 V DC
- Belastbarkeit: max. 20 A bei 12 V, max. 10 A bei 24 V
- Beleuchtung: LED grün 12/24 V mit integriertem Vorwiderstand
- Einbauloch: rund, Ø 20 mm
- Abmessungen: Ø 20 x 14 mm, Breite/Tiefe 23 mm
- Kontakte: Flachstecker 4.8 mm, 3 Pins
- Wasserdicht: nein
- Hersteller: SCI, Art. 111001RB/2 (ersetzt 111001RB)
Häufig gestellte Fragen
Welche Last darf ich schalten?
Bei 12 V maximal 20 A, bei 24 V maximal 10 A. Sichere den Stromkreis trotzdem passend zum Kabelquerschnitt ab.
Muss ich Pin 3 anschliessen?
Pin 3 ist die Masse für die LED. Ohne diesen Anschluss schaltet der Schalter, die LED leuchtet aber nicht.
Kann ich den Schalter aussen montieren?
Nein, der Schalter ist nicht wasserdicht. Setz ihn im Innenraum oder an einer Stelle ohne Spritzwasser ein.
Welche Bohrung brauche ich?
Ein rundes Loch mit Ø 20 mm.
