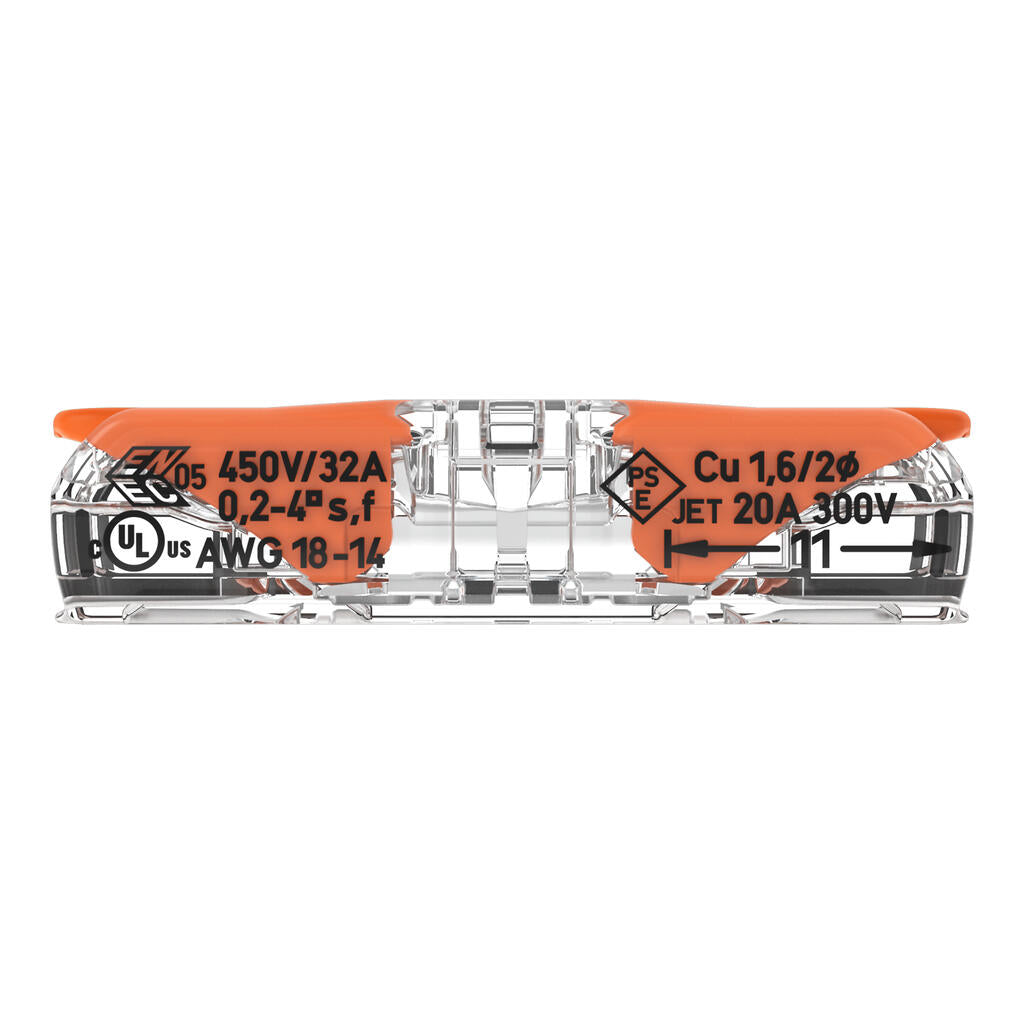

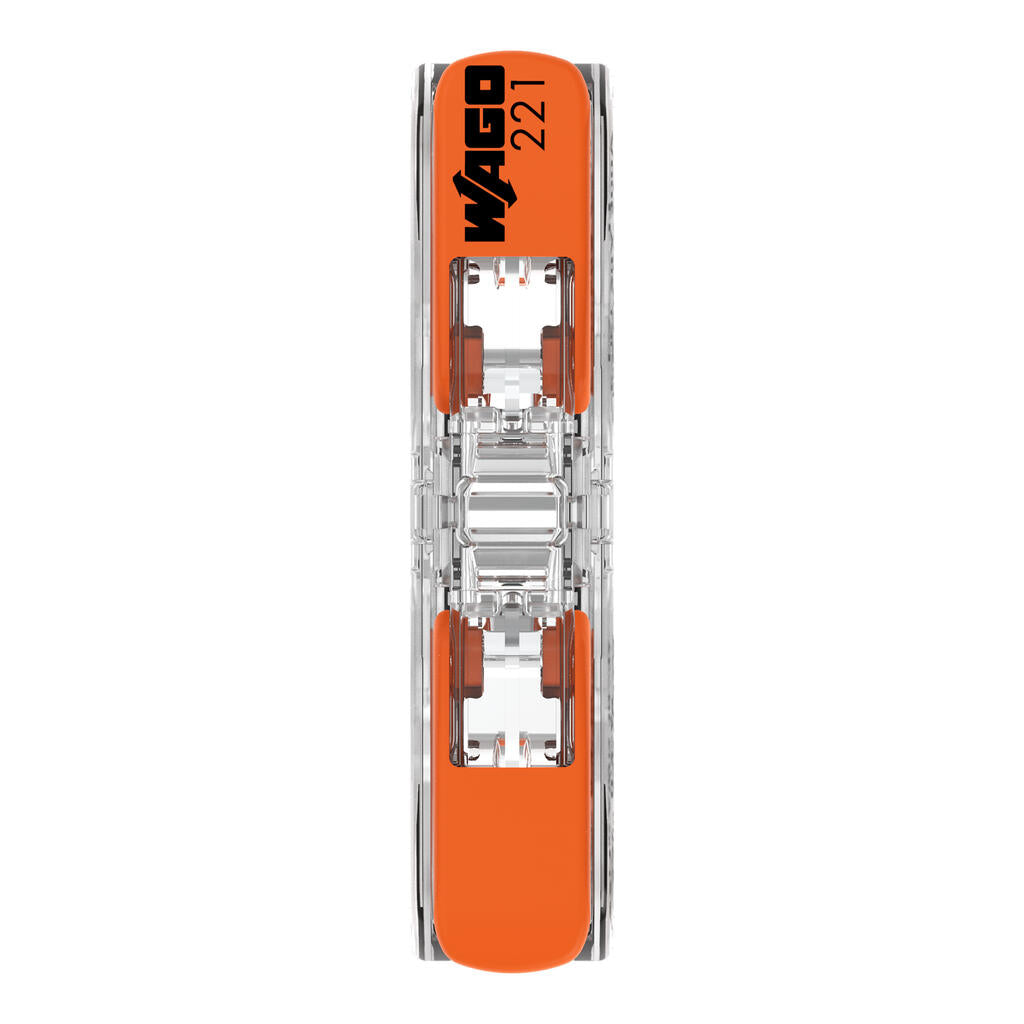

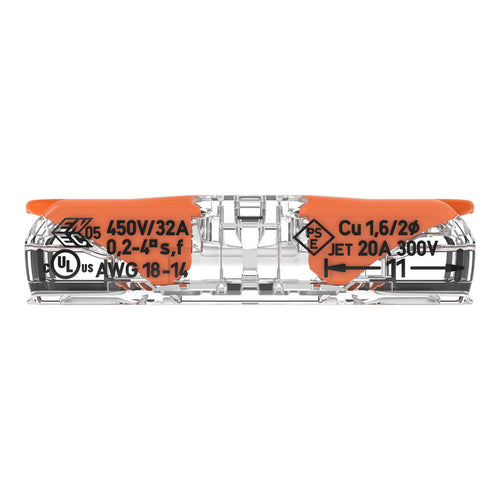

Mit dem WAGO 221-2411 verbindest du zwei Leiter in einer Linie – werkzeuglos über zwei Hebel, für ein-, mehr- und feindrähtige Kupferleiter von 0.2 bis 4 mm².

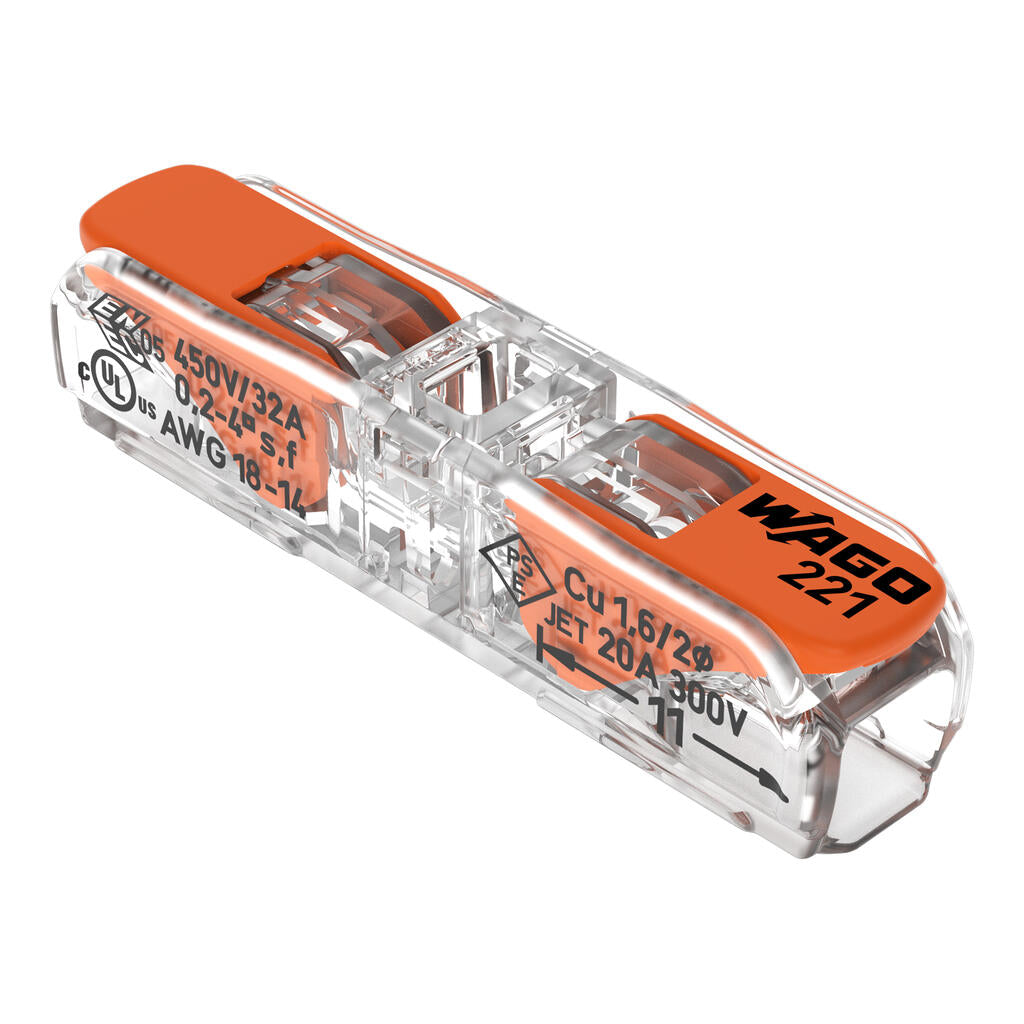

Der Durchgangsverbinder hat je eine Klemmstelle pro Seite. Das transparente Gehäuse aus Polycarbonat zeigt dir sofort, ob der Leiter bis zum Anschlag eingeführt ist. Die Anschlusstechnik ist CAGE CLAMP® von WAGO: Eine Käfigzugfeder hält den Leiter wartungsfrei fest. Laut Hersteller brauchst du auch bei feindrähtigen Leitern (Litzen) keine Aderendhülse.
Anwendungen
- Leitungen verlängern, z.B. im 12-V- oder 24-V-Bordnetz deines Fahrzeugs
- Leuchten anschliessen, z.B. in Deckenverkleidungen
- Lautsprecherkabel verlängern
- Test- und Prüfaufbauten, bei denen du Leitungen öfter lösen musst
So verarbeitest du ihn
- Leiter auf 11 mm abisolieren.
- Hebel öffnen.
- Leiter bis zum Anschlag einführen.
- Hebel schliessen – fertig.
Zum Lösen öffnest du den Hebel wieder und ziehst den Leiter heraus. Für die feste Montage bietet WAGO passende Befestigungsadapter mit Zugentlastung (Serie 221-25xx) an. Arbeite nie unter Spannung.
Auf einen Blick
- Hersteller / Typ: WAGO 221-2411, Serie 221
- Bauform: Durchgangsverbinder, 1-polig, 2 Klemmstellen
- Anschlusstechnik: CAGE CLAMP®, Betätigung über Hebel
- Eindrähtiger Leiter: 0.2–4 mm² (20–14 AWG)
- Mehrdrähtiger Leiter: 0.2–2.5 mm² (18–14 AWG)
- Feindrähtiger Leiter: 0.2–4 mm² (18–14 AWG)
- Leiterwerkstoff: Kupfer
- Abisolierlänge: 11 mm
- Bemessungsspannung: 450 V (IEC) / 600 V (UL)
- Bemessungsstrom: 32 A (IEC) / 20 A (UL)
- Bemessungsstossspannung: 4 kV
- Dauergebrauchstemperatur: −60 bis +105 °C
- Umgebungstemperatur: max. 85 °C (T85)
- Gehäuse: Polycarbonat, transparent, UL 94 V2
- Hebelfarbe: orange
- Masse (B × H × T): 8.1 × 8.9 × 35.5 mm
- Gewicht: 2.3 g
- Zulassungen u.a.: ENEC, cULus, Schiffszulassungen ABS, LR, PRS
- Ursprungsland: Schweiz
- Lieferumfang: 1 Stück
Häufig gestellte Fragen
Brauche ich bei Litzen eine Aderendhülse?
Nein. Laut WAGO-Datenblatt ist keine Vorbehandlung der Leiter nötig – du kannst feindrähtige Leiter direkt anschliessen.
Kann ich zwei verschiedene Querschnitte verbinden?
Ja. Jede Seite hat ihre eigene Klemmstelle, du kannst z.B. 1.5 mm² mit 2.5 mm² verbinden, solange beide im Bereich von 0.2–4 mm² (mehrdrähtig bis 2.5 mm²) liegen.
Wie viel Strom darf ich darüber führen?
Der Bemessungsstrom liegt bei 32 A nach IEC bzw. 20 A nach UL. Massgebend ist zusätzlich immer der Querschnitt und die Absicherung deiner Leitung.
Ist der Verbinder wasserdicht?
Nein. Für feuchte Umgebungen bietet WAGO separate Gelboxen für die Serie 221 an.
Wie viele Leiter kann ich pro Seite anschliessen?
Pro Seite genau einen Leiter.
