| Hersteller: | Victron Energy |
| Modell: | LYN020102010 |
| Masse (L x B x H): | 290 x 170 x 80 mm |
| Artikelgewicht: | 2,10 Kg |
- Modulare DC-Sammelschiene
- 1000 A Dauerstrom
- Plus- & Minus-Schiene
- 4 DC-Anschlüsse
- Teil des Lynx-Systems

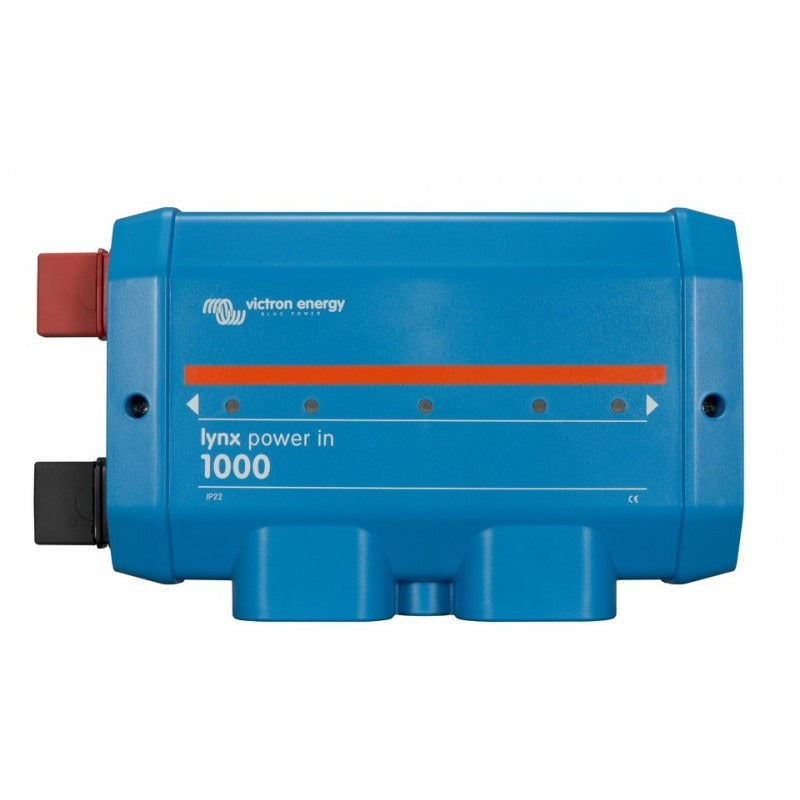

Victron Lynx Power In M10 (LYN020102010)

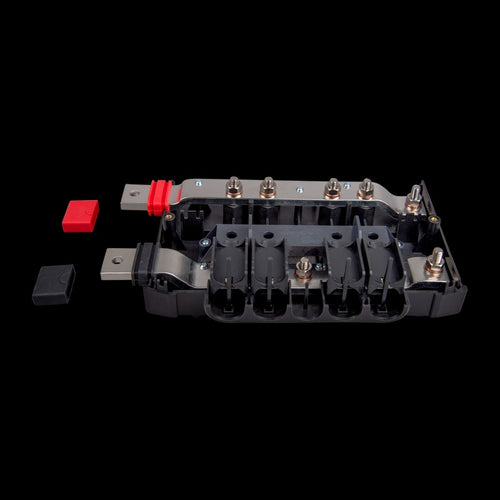

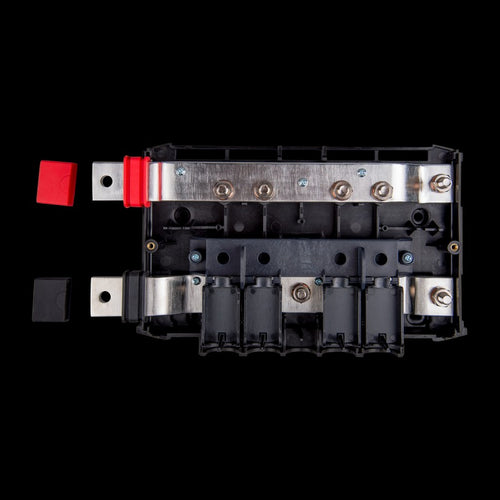

Der Lynx Power In von Victron Energy ist eine modulare DC-Gleichstromsammelschiene und dient als zentraler Anschlusspunkt für Batterien, Ladegeräte und DC-Lasten innerhalb des Lynx-Verteilungssystems. Er verfügt über eine Plus- und Minus-Sammelschiene mit jeweils vier Anschlüssen und ermöglicht einen sauberen, sicheren Aufbau leistungsstarker Gleichstromsysteme.
Das Modul ist in M8- und M10-Varianten erhältlich. Wichtig: Die Bezeichnung M10 bezieht sich ausschließlich auf die Verbindungsbolzen zwischen den Lynx-Modulen. Die Anschlüsse für Sicherungen und Kabel sind immer im M8-Format ausgeführt.
Funktionen & Einsatzbereich
Der Lynx Power In ist als Basismodul konzipiert und wird im Lynx-System eingesetzt, um mehrere Energiequellen oder Verbraucher zentral zusammenzuführen. Durch das modulare Design lassen sich mehrere Lynx-Module schnell, sicher und übersichtlich miteinander verbinden.
Typische Einsatzbereiche:
-
Batterieanschlüsse
-
DC-Verbraucher
-
Ladegeräte
-
Mess- und Verteilungspunkte in großen DC-Systemen
Das Lynx-Verteilungssystem
Das Lynx-System ist ein modulares DC-Schienensystem für professionelle Energieinstallationen. Es kombiniert Stromverteilung, Absicherung, Batterieüberwachung und Lithium-Batteriemanagement in einem einheitlichen Aufbau.
Bestandteile des Systems:
-
Lynx Power In – Sammelschienenmodul für Batterien & DC-Geräte
-
Lynx Distributor – abgesicherte Abgänge mit Sicherungsüberwachung
-
Lynx Shunt VE.Can – Batterieüberwachung mit VE.Can-Kommunikation
-
Lynx Smart BMS – Batteriemanagement für Victron Lithium Smart Batterien
VictronConnect & Überwachung
Zur Konfiguration und Überwachung wird die VictronConnect App verwendet. Die Verbindung erfolgt je nach System über:
-
Bluetooth
-
USB (modellabhängig)
-
GX-Gerät in Verbindung mit dem VRM-Portal
Die App ist verfügbar für Android, iOS, Windows und macOS.
Technische Daten (Auszug)
-
Spannungsbereich: 9–60 V DC
-
Nennstrom: 1000 A DC dauerhaft
-
Schutzart: IP22
-
Sammelschienenmaterial: verzinntes Kupfer
-
Gehäuse: ABS-Kunststoff
Lieferumfang
-
1 × Victron Lynx Power In M10
