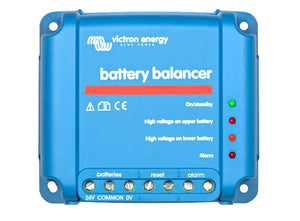

Der Victron Energy Battery Balancer (MPN BBA000100100) ist Ladungszustandsausgleicher, bzw Spannungsausgleicher für 24V und 48V Batterie-Bänke.
Er gleicht den Ladezustand von zwei in Serie geschalteten 12V Batterien oder von mehreren parallele Strängen von in Serie geschalteten Batterien aus.
Damit vermeidet der Balancer Schäden an der Batterie durch ein Ungleichgewicht des Ladestatus.
Das Problem: Die Lebensdauer einer teuren Batteriebank kann durch ein Ungleichgewicht des Ladestatus wesentlich verku¨rzt werden
Eine Batterie mit einem leicht erhöhten internen Leckstrom in einer 24V bzw. 48V Bank aus mehreren in Serie/paralell- geschalteten Batterien verursacht,
dass diese Batterie und parallel geschaltete Batterien nicht ausreichend geladen werden und bei in Serie geschalteten Batterien kommt es in diesem Fall zu einer Überladung.
Außerdem sollten neue Zellen bzw. Batterien, wenn sie in Serie geschaltet werden, alle den gleichen anfa¨nglichen Ladezustand haben.
Kleinere Unterschiede lassen sich wa¨hrend der Konstantspannungsphase oder der Ausgleichsladung ausbügeln.
Größere Unterschiede führen jedoch aufgrund einer übermäßigen Gasung (welche durch das Überladen hervorgerufen wird) bei den Batterien,
die einen höheren anfänglichen Ladestatus hatten und aufgrund von Sulfation (durch das mangelnde Laden hervorgerufen) bei den Batterien
mit einem geringeren anfänglichen Ladestatus zu Beschädigungen.
Die Lösung: Batterie-Balancing durch den Victron Battery Balancer
Der Battery Balancer (Ladungszustandsausgleicher) gleicht den Ladezustand von zwei oder mehr in Serie geschalteten 12V Batterien.
Wenn die Ladespannung eines 24V-Batteriesystems auf u¨ber 27,3V ansteigt, schaltet sich der Battery Balancer ein und vergleicht die Spannung
bei den zwei in Serie geschalteten Batterien. Der Battery Balancer entnimmt der Batterie (oder den parallel geschalteten Batterien) mit der höchsten Spannung
einen Strom von bis zu 0,7A. Der daraus resultierende Unterschied beim Ladestrom sorgt dann dafu¨r, dass sich alle Batterien an denselben Ladezustand angleichen.
Falls notwendig ko¨nnen mehrere Balancer parallel geschaltet werden.
Eine 48 V Batterie-Bank kann mit drei Battery Balancers ausgeglichen werden.

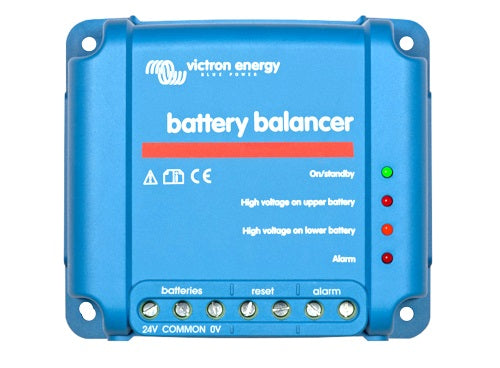

LED Anzeigen
Gru¨n: ein (Batteriespannung > 27,3V)
Orange: unterer Batteriekreislauf aktiv (Abweichung > 0,1V)
Orange: oberer Batteriekreislauf aktiv (Abweichung > 0,1V)
Rot: Alarm (Abweichung > 0,2V) Bleibt aufrecht, bis die Abweichung auf unter 0,14V zuru¨ckgegangen ist oder, bis die Systemspannung auf unter 26,6V abfa¨llt.
Alarm-Relais
Normal offen. Schließt sich, wenn sich die rote LED einschaltet und o¨ffnet sich, wenn sich die rote LED ausschaltet.
Alarm zuru¨cksetzen
Es sind zwei Anschlüsse zum Anschließen eines Drucktasters verfügbar. Werden die beiden Anschlüsse gekoppelt, wird das Relais zurückgesetzt.
Der Zustand "Zurücksetzen" bleibt solange aktiv, bis der Alarm vorüber ist. Danach schließt das Relais wieder.
Lieferumfang:
1x Victron BBA000100100 Battery Balancer
1x Bedienungsanleitung
