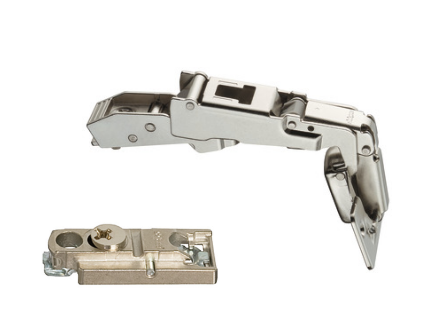

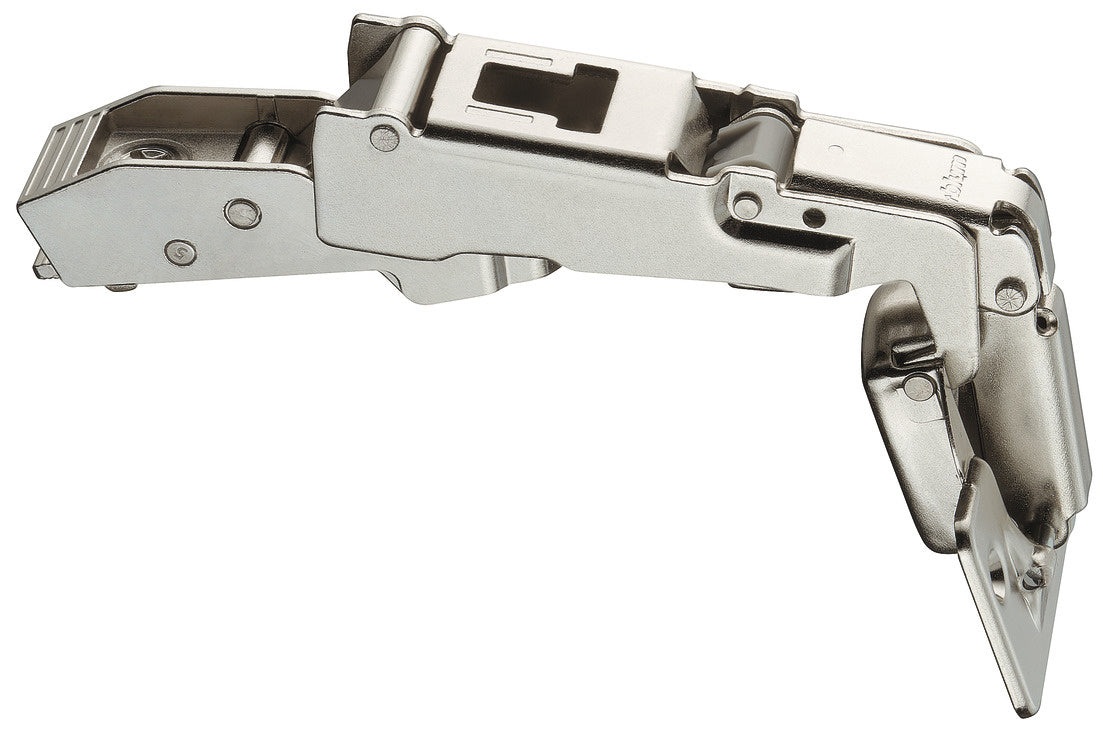

Einsatzbereich
für Türen mit besonders großem Öffnungswinkel
Türanschlag
Eckanschlag
Kröpfungsart
hochgekröpft
für Türwerkstoff
Holz
Türbearbeitung
mit Topfbohrung
Farbe/Oberfläche
vernickelt
Öffnungswinkel
170°

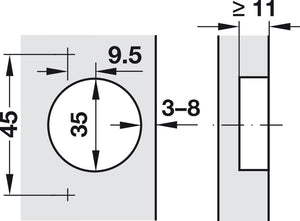

Topf Bohrtiefe
11.00 mm
Topf Bohrdurchmesser
35.00 mm

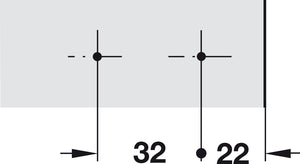

Bohrbild
45/9,5
Einstellmöglichkeit
Seitenverstellung 2 mm, Höhenverstellung -3 – 3 mm, Tiefenverstellung -2 – 3 mm, Höhenverstellung je nach Montageplatte
Montage

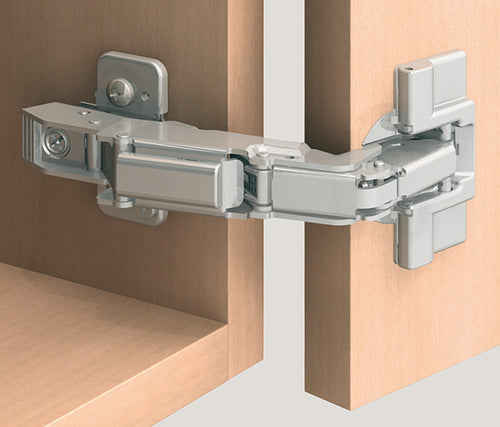

Tür am Korpus werkzeuglos mit Clip-Technik

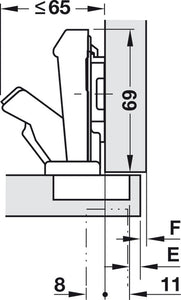

Montagehinweis
Mindestfuge F
Bis Türdicke 21 mm ist keine Fuge notwendig.
Ab Türdicke 22 mm oder einem Eckanschlag an der Wand wird ein Anschlagversuch empfohlen.
