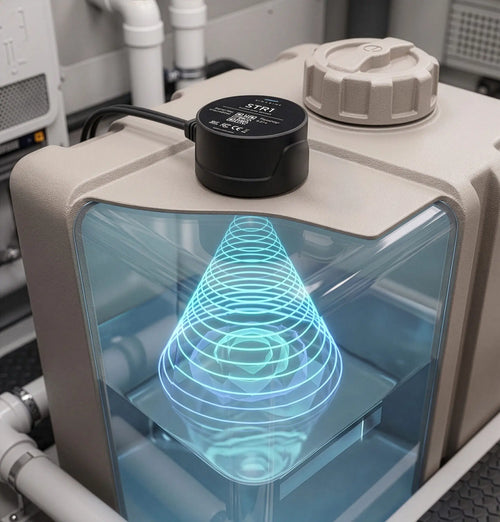

Der Simarine STR1 ist ein Radar-Tankgeber, der von aussen auf den Tank geklebt wird und den Füllstand berührungslos durch die Tankwand misst. Kein Bohren, kein Sensor im Medium, keine beweglichen Teile – der Sensor sitzt oben auf dem Tank und misst mit einem hochpräzisen Mikro-Radar den Abstand zur Flüssigkeitsoberfläche.
So funktioniert der Sensor
Das Radar durchdringt die Tankwand und misst den Abstand zur Oberfläche der Flüssigkeit. Daraus rechnet der STR1 den Füllstand und gibt ihn über drei analoge Signale gleichzeitig aus: 0–190 Ohm (europäischer Standard), 240–30 Ohm (amerikanischer Standard) und 0–5 V. Damit kannst du ihn an bestehende Tankanzeigen, Panels und Batteriemonitore anschliessen, ohne dich auf einen Signalstandard festlegen zu müssen.

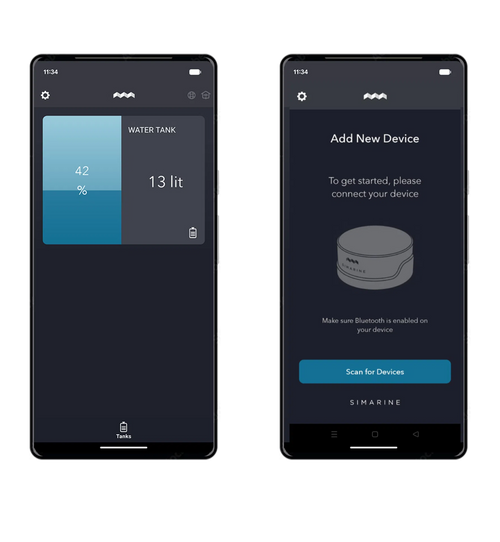

Eingerichtet wird der STR1 per Bluetooth mit der App Simarine Connect (iOS und Android). Die App erkennt die Tankhöhe automatisch, du kannst die Kennlinie aber auch mit bis zu 100 Punkten von Hand kalibrieren – wichtig bei Tanks mit unregelmässiger Form, zum Beispiel Radkasten- oder Unterflurtanks. Firmware-Updates laufen ebenfalls über Bluetooth.
Wofür du ihn im Camper einsetzt
- Frischwassertank – Füllstand ablesen, ohne dass ein Sensor im Trinkwasser sitzt
- Grauwasser- und Abwassertank – kein Verkalken, kein Verschleimen, weil nichts mit dem Medium in Kontakt kommt
- Dieseltank für die Standheizung sowie Benzintanks
- Nachrüstung an bestehenden Tanks, bei denen du keine Öffnung anbringen willst oder kannst
Montage und Anschluss
Der Sensor wird mit dem Klebepad oben auf den Tank gesetzt – möglichst mittig und mit freier, senkrechter Sicht auf den Tankboden. Die Klebefläche vorher gründlich reinigen und trocknen lassen; die volle Klebkraft ist nach 24 Stunden erreicht. Einmal aufgeklebt solltest du den Sensor nicht mehr verschieben, das schwächt die Verklebung.
Der STR1 arbeitet direkt auf Kunststoff- und GFK-Tanks mit einer Wandstärke bis 10 mm. Für Metalltanks brauchst du den separat erhältlichen S5-Flanschadapter, weil Metall das Radarsignal nicht durchlässt.

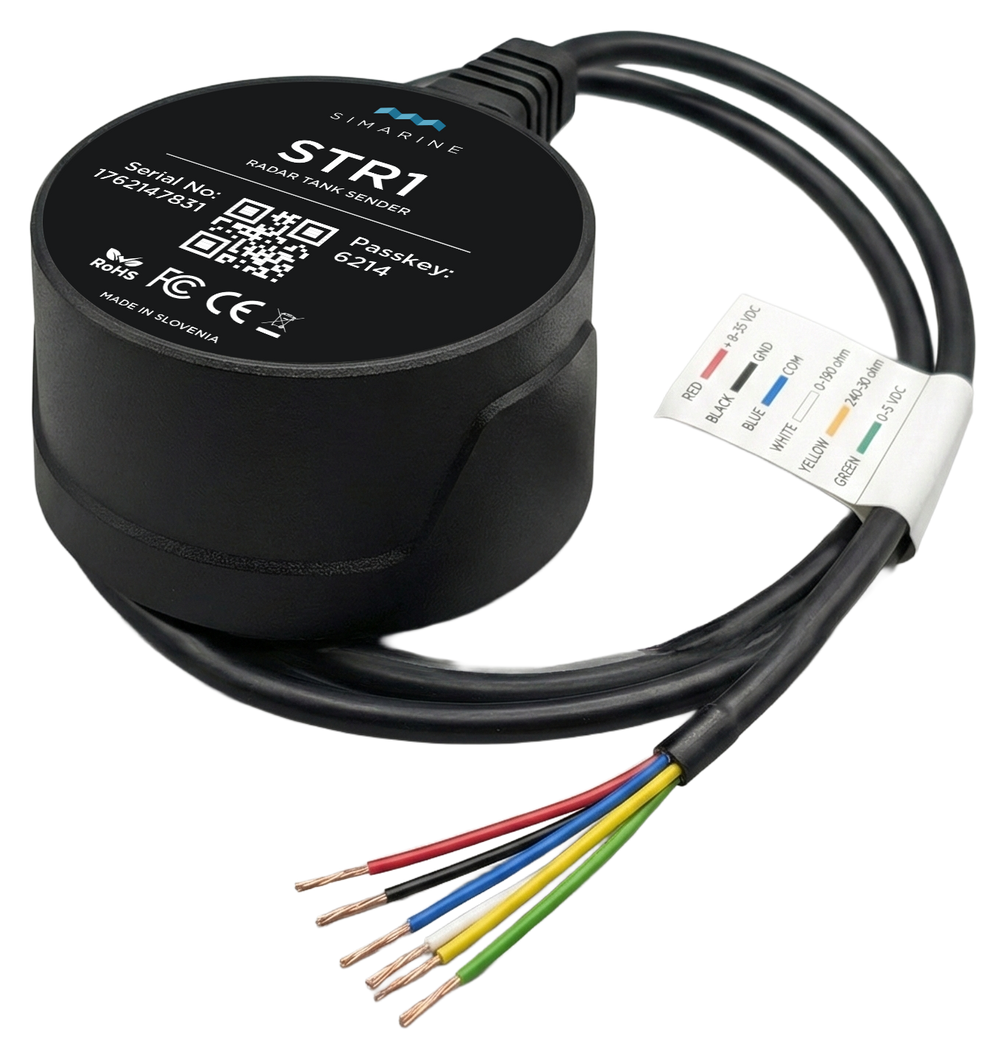

Die Adern sind wie folgt belegt:
- Rot – 8–35 V DC Versorgung
- Schwarz – GND
- Grün – 0–5 V Spannungsausgang
- Weiss – 0–190 Ohm
- Gelb – 240–30 Ohm
- Blau – COM, galvanisch getrennte virtuelle Masse
Auf einen Blick
- Berührungslose Füllstandsmessung per Mikro-Radar, von aussen auf den Tank geklebt
- Messbereich: Tankhöhe 150–2000 mm
- Auflösung ca. 7 mm, Genauigkeit ± 2 %, Totzone ca. 10 mm ab Radarfläche
- Messrate 1 Hz
- Ausgänge gleichzeitig: 0–190 Ohm, 240–30 Ohm, 0–5 V
- Versorgung 8–35 V DC, Stromaufnahme ca. 14–20 mA bei 12 V
- Abmessungen: Ø 62 mm, Bauhöhe ca. 32.5 mm
- Max. Tankwandstärke 10 mm, Kunststoff und GFK; Metalltanks mit S5-Adapter
- Medien: Frischwasser, Grauwasser, Abwasser, Diesel, Benzin
- Betriebstemperatur -20 °C bis +70 °C, Schutzart IP67
- Einrichtung und Kalibrierung per Bluetooth mit der App Simarine Connect
- 3 Jahre Garantie, hergestellt in Slowenien
Häufig gestellte Fragen
Muss ich meinen Tank aufbohren?
Nein. Der STR1 wird von aussen aufgeklebt und misst durch die Tankwand. Der Tank bleibt dicht und unverändert.
Funktioniert das auch an meinem Metalltank?
Nicht direkt – Metall ist für das Radarsignal undurchlässig. Dafür gibt es den S5-Flanschadapter, der separat erhältlich ist.
Kann ich den Sensor an meine bestehende Tankanzeige hängen?
Wenn deine Anzeige mit 0–190 Ohm, 240–30 Ohm oder 0–5 V arbeitet, ja. Alle drei Signale liegen gleichzeitig an, du nimmst einfach die passende Ader.
Wie genau misst er bei einem unregelmässigen Tank?
Die App erkennt die Tankhöhe automatisch. Bei Tanks, die nicht gleichmässig gefüllt werden, kalibrierst du zusätzlich über bis zu 100 Punkte, damit die Anzeige dem tatsächlichen Volumen entspricht.
Braucht der Sensor viel Strom?
Nein, bei 12 V liegt die Aufnahme bei rund 14–20 mA. Er kann dauerhaft angeschlossen bleiben.
