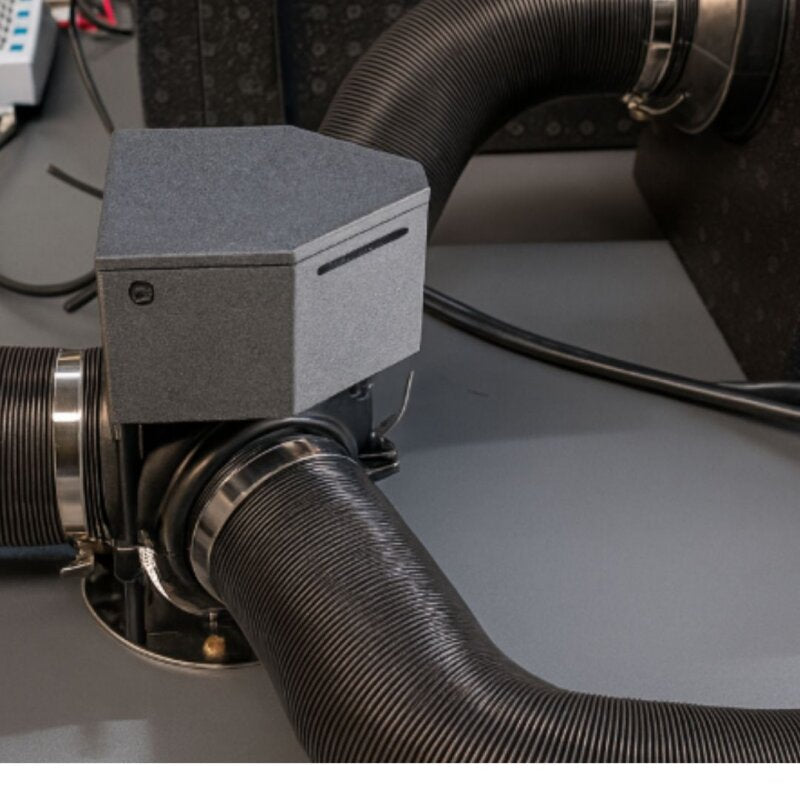

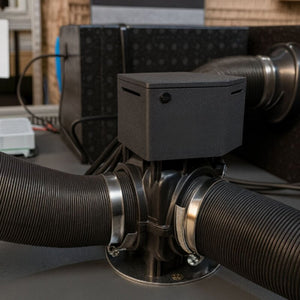

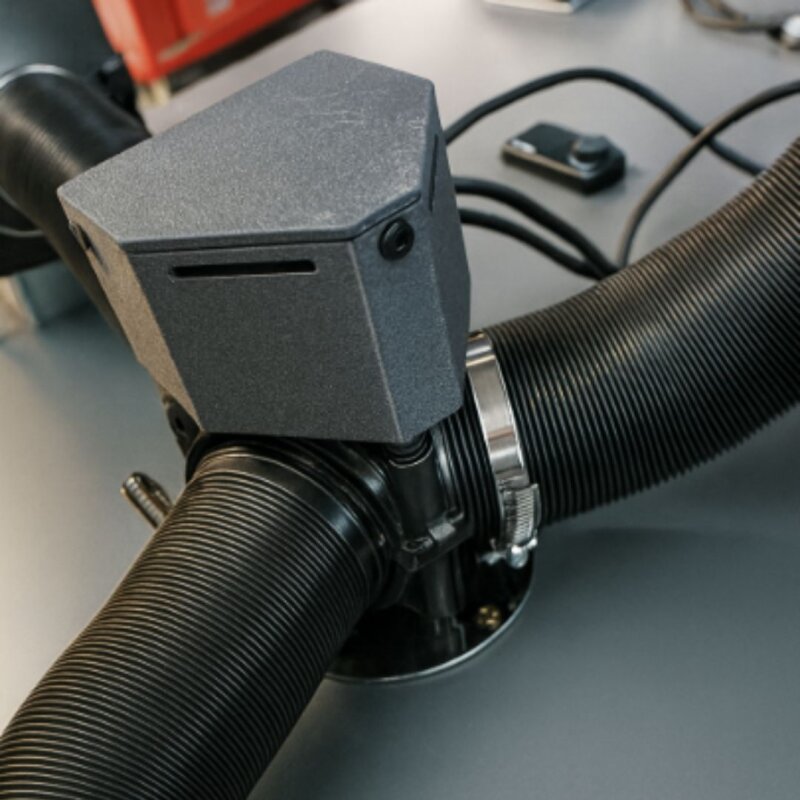

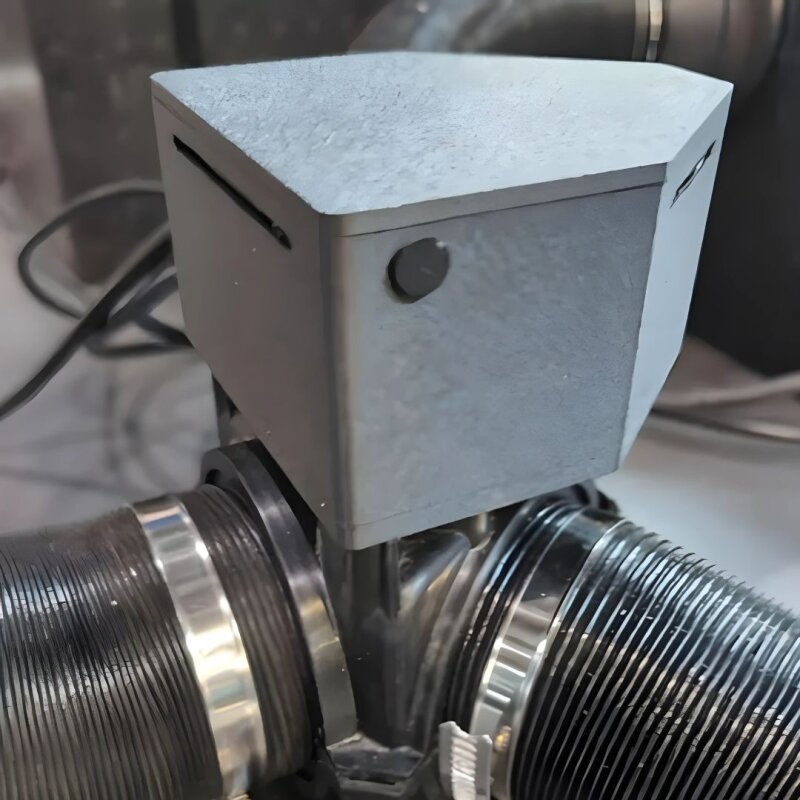

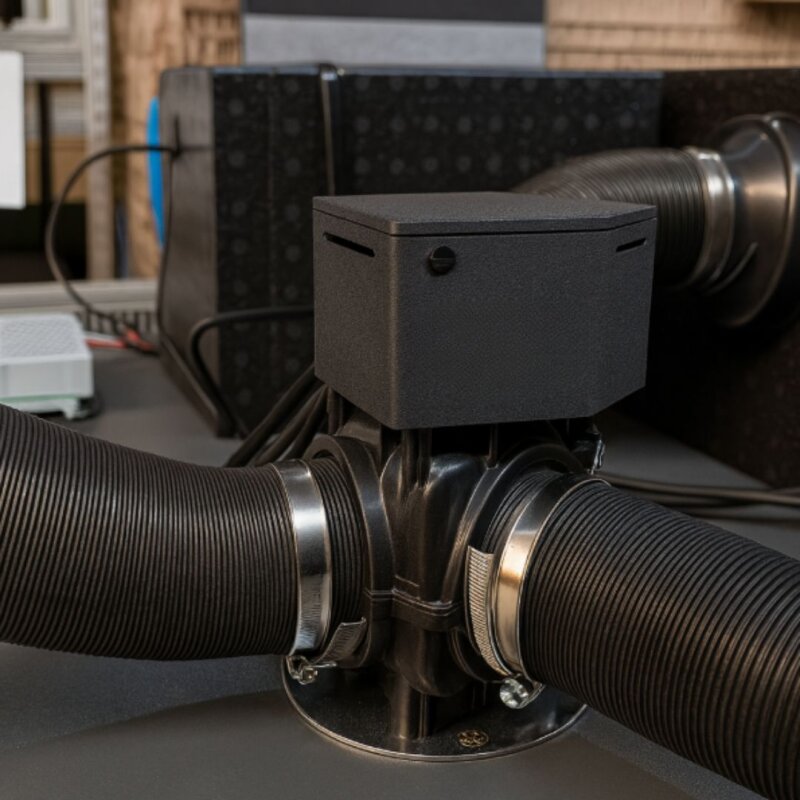

Die Pundmann SmartY ist ein elektrisch verstellbares Y-Stück für die Warmluftverteilung. Du regelst die Stellklappe stufenlos über einen Drehknopf (Potentiometer) – die Ansteuerung erfolgt elektrisch mit 12 V, ein Bowdenzug wird nicht benötigt.
Funktion
Das Y-Stück teilt den Luftstrom auf zwei Abgänge auf. Die integrierte Stellklappe wird elektrisch bewegt und folgt der Stellung des Potentiometers. Du kannst jede Zwischenposition anfahren – von vollständig offen bis vollständig geschlossen.
Montage
- Das Potentiometer sitzt in einem anschraubbaren Gehäuse und wird von hinten in die Möbelfront montiert.
- Nach dem Einbau ist von vorne nur der Bedienknopf sichtbar.
- Die Verbindung zwischen Bedienteil und Luftklappe ist elektrisch. Der Verlegeweg ist dadurch nicht an eine mechanische Zugführung gebunden.
- Den elektrischen Anschluss nimmst du gemäss der beiliegenden Montageanleitung vor.
Auf einen Blick
- Bauart: Y-Stück mit elektrisch betätigter Stellklappe
- Bedienung: Potentiometer (Drehknopf), stufenlos
- Betriebsspannung: 12 V DC
- Montage Bedienteil: anschraubbares Gehäuse, von hinten in die Möbelfront
- Sichtbares Element nach Einbau: nur Bedienknopf
- Bowdenzug: nicht erforderlich
- Gewicht: 0,40 kg
- Hersteller: Pundmann
- Hersteller-Artikelnummer: 78765
Lieferumfang
- 1x SmartY elektrisches Y-Stück (Luftklappe)
- 1x Potentiometer im anschraubbaren Gehäuse zur Montage in der Möbelfront
- 1x Montageanleitung
Häufig gestellte Fragen
Mit welcher Spannung wird die SmartY betrieben?
Mit 12 V Gleichspannung aus dem Bordnetz.
Brauche ich zusätzlich einen Bowdenzug?
Nein. Die Stellklappe wird ausschliesslich elektrisch über das Potentiometer angesteuert.
Ist die Regelung stufenlos?
Ja. Die Klappe lässt sich in jede Position zwischen vollständig offen und vollständig geschlossen bringen.
Was ist nach der Montage sichtbar?
Nur der Bedienknopf. Das Gehäuse mit dem Potentiometer sitzt hinter der Möbelfront.
Wie schliesse ich die SmartY an?
Der elektrische Anschluss ist in der beiliegenden Montageanleitung beschrieben.
