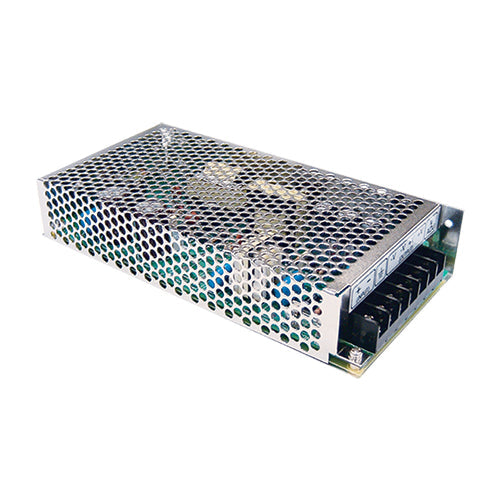

Der Mean Well SD-100B-12 ist ein galvanisch getrennter DC/DC-Wandler im geschlossenen Metallgehäuse. Er wandelt eine Eingangsspannung von 19–36 V DC in eine stabilisierte Ausgangsspannung von 12 V DC mit bis zu 8.5 A (102 W) um.
Damit betreibst du 12-V-Verbraucher an einer 24-V-Stromversorgung, zum Beispiel an einer 24-V-Batterie oder einem 24-V-Bordnetz. Der Ausgang ist geregelt: Die Ausgangsspannung bleibt auch bei schwankender Eingangsspannung und wechselnder Last konstant (Netz- und Lastregelung je ±0.3 %).
Eingang und Ausgang
- Eingangsspannung: 19–36 V DC (Nennspannung 24 V)
- Eingangsstrom: typ. 4.8 A bei 24 V
- Ausgangsspannung: 12 V DC, einstellbar von 11–16 V DC
- Ausgangsstrom: 0–8.5 A
- Nennleistung: 102 W
- Restwelligkeit und Rauschen: max. 120 mVp-p
- Spannungstoleranz: ±1.0 %
- Wirkungsgrad: typ. 75 %
Schutzfunktionen
- Kurzschlussschutz
- Überlastschutz: spricht bei 105–135 % der Nennleistung an (Hiccup-Modus), der Wandler läuft nach Beheben des Fehlers automatisch wieder an
- Überspannungsschutz am Ausgang: 16.8–20 V (Hiccup-Modus, automatischer Wiederanlauf)
- Galvanische Trennung: Eingang–Ausgang 1.5 kV AC, Eingang–Gehäuse 1.5 kV AC, Ausgang–Gehäuse 0.5 kV AC
- Eingebauter EMV-Filter
Einbau und Betrieb
- Gehäusemontage über M3-Gewinde im Gehäuse, Anschluss über Schraubklemmen
- Kühlung durch freie Luftkonvektion, ohne Lüfter. Achte beim Einbau darauf, dass die Luft frei um das Gehäuse zirkulieren kann.
- Betriebstemperatur: −10 bis +60 °C. Bei hoher Umgebungstemperatur reduziert sich die zulässige Last gemäss der Derating-Kurve im Datenblatt.
- Luftfeuchtigkeit im Betrieb: 20–90 % rel. Feuchte, nicht kondensierend. Baue den Wandler an einem trockenen Ort ein.
- Lege Kabelquerschnitt und Absicherung auf der Eingangsseite auf den Eingangsstrom und auf der Ausgangsseite auf 8.5 A aus.
Auf einen Blick
- Hersteller: Mean Well
- Typ: SD-100B-12 (Serie SD-100)
- Eingang: 19–36 V DC
- Ausgang: 12 V DC / 8.5 A / 102 W, einstellbar 11–16 V DC
- Wirkungsgrad: typ. 75 %
- Galvanisch getrennt: 1.5 kV AC Eingang–Ausgang
- Schutz: Kurzschluss, Überlast, Überspannung
- Betriebstemperatur: −10 bis +60 °C
- Abmessungen (L × B × H): 199 × 98 × 38 mm
- Gewicht: 0.65 kg
- RoHS-konform
Häufig gestellte Fragen
Kann ich die Ausgangsspannung verändern?
Ja. Die Ausgangsspannung lässt sich im Bereich von 11–16 V DC einstellen. Ab Werk liefert der Wandler 12 V DC.
Ist der Ausgang vom Eingang getrennt?
Ja. Eingang und Ausgang sind galvanisch getrennt, die Prüfspannung zwischen Eingang und Ausgang beträgt 1.5 kV AC.
Was passiert bei Überlast oder Kurzschluss?
Der Wandler schaltet in den Hiccup-Modus und nimmt den Betrieb automatisch wieder auf, sobald der Fehler behoben ist.
Kann ich den Wandler an einem 12-V-System betreiben?
Nein. Die Eingangsspannung muss zwischen 19 und 36 V DC liegen.
Braucht der Wandler einen Lüfter?
Nein. Die Kühlung erfolgt über freie Luftkonvektion. Bei Umgebungstemperaturen im oberen Bereich gilt die Derating-Kurve im Datenblatt.
Lieferumfang:
1x Mean Well SD-100B-12 DC/DC-Wandler
