Connect-me Kit mit Sicherung und 2m Kabel, inkl. Sicherungshalter und Hauptschalter

Connect-me Kit mit Sicherung und 2m Kabel, inkl. Sicherungshalter und Hauptschalter

Normaler Preis
124.90 CHF
Normaler Preis
Sonderpreis
124.90 CHF
Einzelpreis
pro
Verfügbarkeit
Ausverkauft
inkl. MwSt. exkl. Versandkosten
In Winterthur an Lager: 189 Stk.
Artikelnr.: A202119
Netto Gewicht in Kg: 0.544

Connect-me Kit mit Sicherung und 2m Kabel, inkl. Sicherungshalter und Hauptschalter

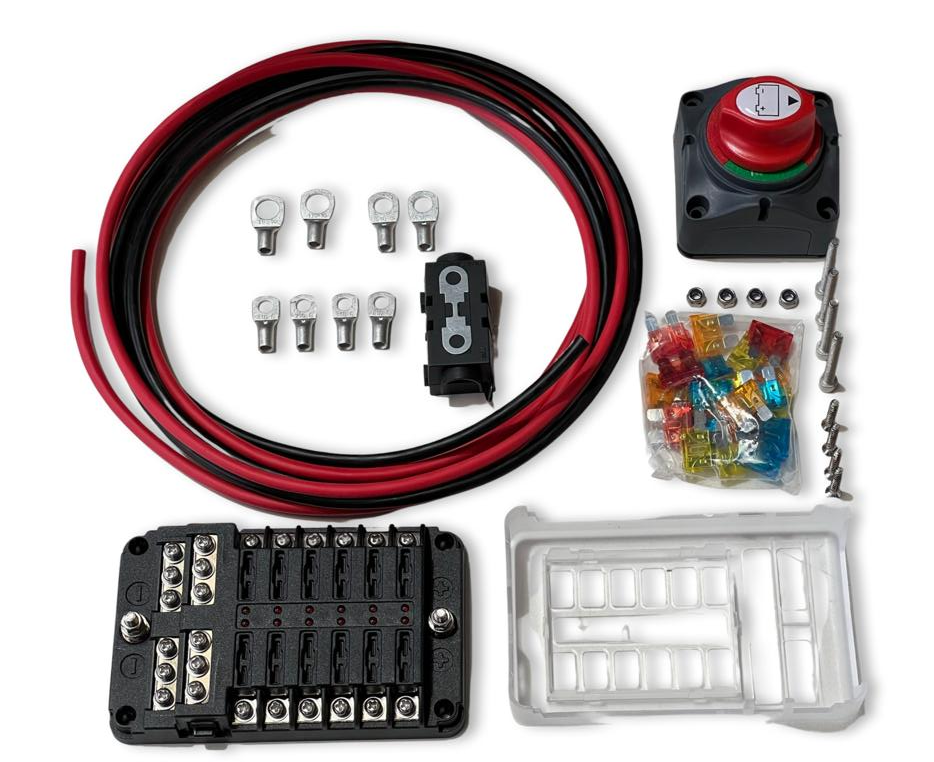

Lieferumfang:

1x Hauptschalter
1x 12-Pol Sicherungshalter (8A pro Kanal, inkl. Sicherungen)
1x Midi Sicherungshalter
1x Midi Sicherung 40A
2m Rot und Schwarz 10mm2 Kabel
2x Kabelschuh 10mm2 M8 (Batterie)
4x Kabelschuh 10mm2 M6 (Sicherungshalter und Midi-Sicherung)
2x Kabelschuh 10mm2 M10 (Hauptschalter)

Von der Batterie (egal ob AGM oder Lithium) wird das Pluskabel unmittelbar gesichert. In die Plus Leitung kommt an irgendeine Position der Hauptschalter. Das Plus Kabel wird auf den Sicherungskasten verdrahtet. Die Minusleitung geht direkt zurück auf die Batterie.
10mm2 Ist genug für die kumulierte Last vom Sicherungshalter. Grössere Verbraucher wie Boiler oder Standheizungen sollen ja direkt mit eigener Sicherung auf die Batterie verdrahtet werden. Somit bleiben kleinere Verbraucher auf dem Sicherungshalter. Wie z.B. Sensoren, Wasserpumpen, Kühlschränke / Kühlboxen, USB, LED, Dimmer usw.



Hauptschalter:

Hauptschalter für Camper, Wohnmobile, Boote usw.
Die Anschlüsse sind M10 Gewindestifte, die Muttern sind dabei.
Bitte M10 Kabelschuhe dazu bestellen, falls nicht vorhanden.

Bemessungsstrom: 200A
Arbeitsspannung: 12-48V


Sicherungskasten:

Anzeigelampe: Wenn die rote LED leuchtet, bedeutet dies, dass die Sicherung abgetrennt wurde und ausgetauscht werden muss, um den Betrieb fortzusetzen.


1 Eingang und 12 Ausgänge
Nettogewicht: 279g
Produktgröße: 138,25 * 85 * 36,5 mm
Eingangsnennspannung: 32V
Eingangsnennstrom: 100A
Maximaler Ausgangsstrom: Jeder Stromkreis max. 8A
Hauptgewindeanschluss: Gewindebolzen M5
Einzelgewindeanschluss: Gewindebolzen M4

Eigenschaften:
Das Produkt ist aus PBT anti-fire Material.
Alle Bus- und Sicherungsklemmen sind aus vernickeltem Kupfer mit Korrosionsbeständigkeit.
Alle Befestigungselemente sind aus Edelstahl.

Inkl. Kleberset und die abgebildeten Sicherungen.

Dieser Sicherungshalter hat eine "Minus-bridge". Das heisst, du kannst hier deine Minus (Masse) Kabel direkt darauf verdrahten und hast eine perfekte Kabelübersicht.

Beispiel:
- Ein Kühlschrank zieht bis zu 8A, folglich wird die Sicherung mit Faktor x1.2 auf 10A dimensioniert.
- Der 12V Boiler mit max. 17A darf nicht an den Sicherungsverteiler angeschlossen werden.
