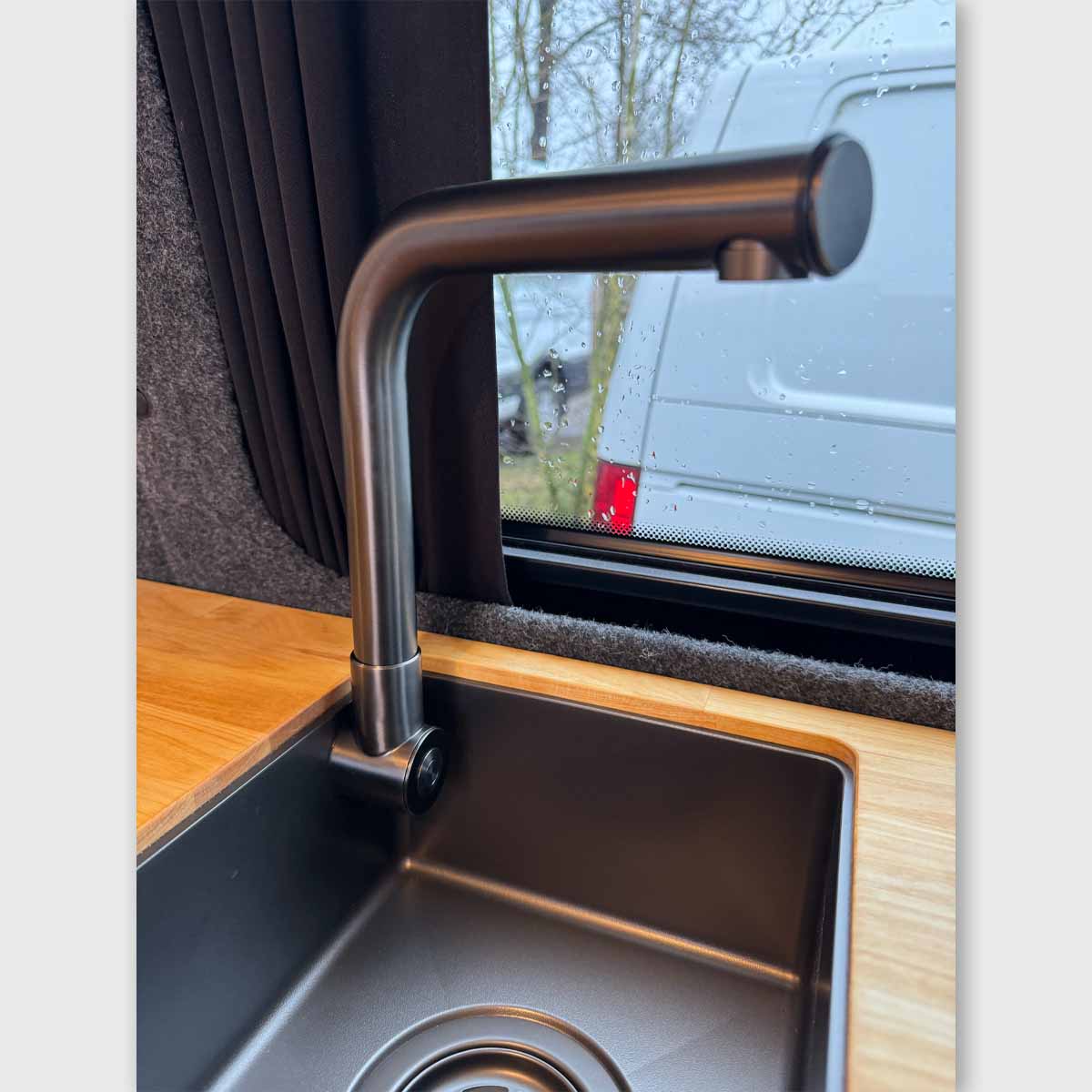

Versenkbare Kaltwasser-Armatur aus Edelstahl AISI 304 mit matter PVD-Beschichtung und integriertem Pumpenschalter. Du montierst sie direkt im Spülbecken und klappst sie bei Nichtgebrauch vollständig ins Becken.
Funktion

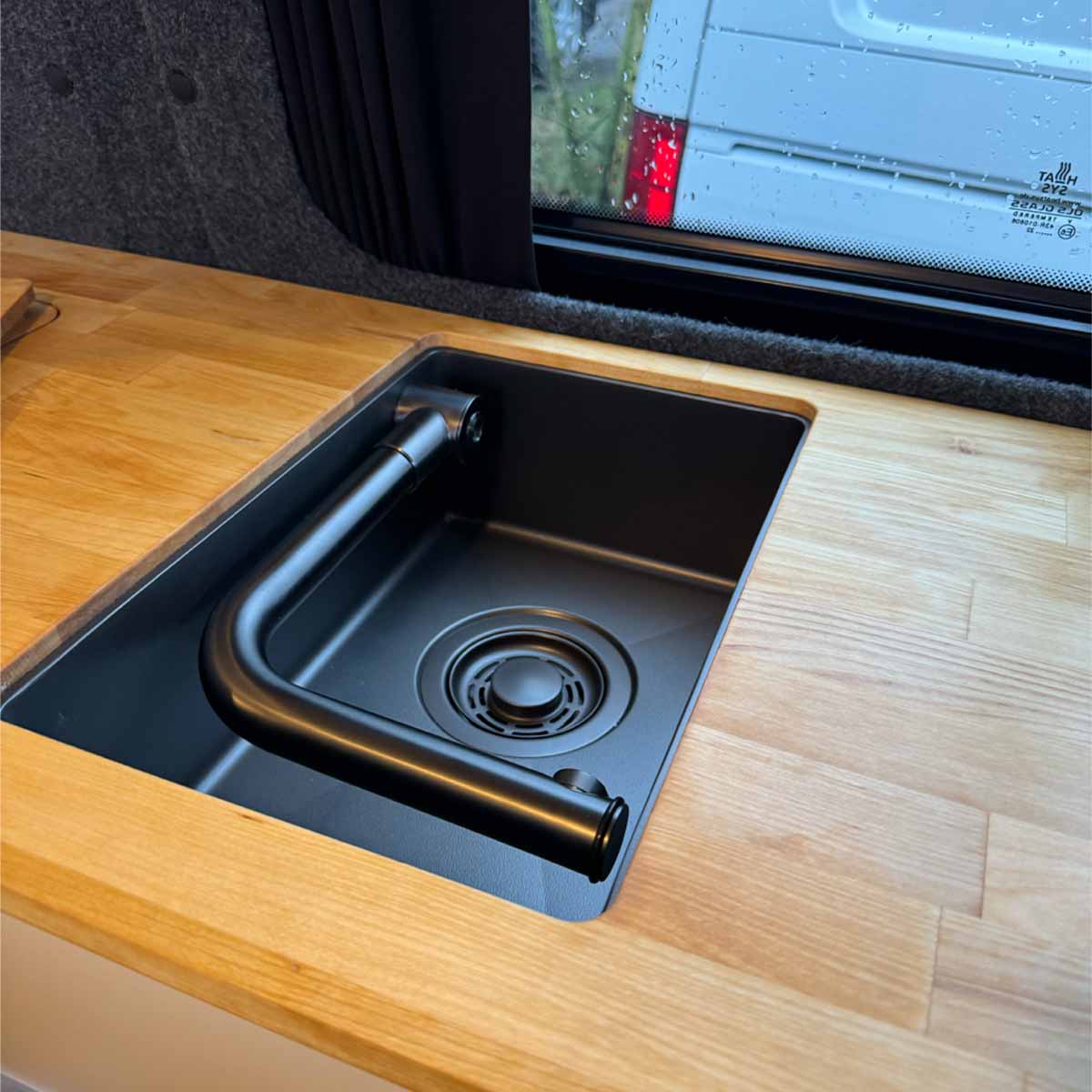

Der Auslauf ist frei um 360° drehbar und rastet alle 45° ein. Eingeklappt liegt die Armatur komplett im Becken – so kannst du die Spüle mit einer Abdeckung schliessen und die Fläche als Arbeits- oder Ablagefläche nutzen. Über den integrierten Schalter schaltest du deine Wasserpumpe direkt an der Armatur ein und aus.
Elektrischer Anschluss
- Integrierter Schalter mit Anschlusskabel 2 × 0.75 mm², Länge ca. 30 cm
- Schaltleistung bei 12 V: max. 3 A – für höhere Ströme schaltest du ein Relais dazwischen
- Schalter: Schutzart IP67, Stossfestigkeit IK08, Betriebstemperatur -40 °C bis +85 °C
Wasseranschluss
Der mitgelieferte Flexschlauch hat armaturenseitig ein M10x1-Gewinde und auf der anderen Seite eine 10-mm-Schlauchtülle. Direkt unter der Tülle sitzt ein Rückschlagventil, damit das Wasser in Armatur und Schlauch nicht in den Tank zurückläuft.
- Empfohlener Mindestdruck: 1 bar
- Maximaler Systemdruck: 4 bar
Montage
- Bohrung Ø 32 mm – der passende Lochkreisbohrer liegt bei
- Max. Materialstärke der Montagefläche: 2 mm
- Empfohlener Abstand Bohrungsmitte zur Oberkante: mind. 30 mm
- Empfohlener Abstand Bohrungsmitte zur Seitenwand: ca. 35 mm

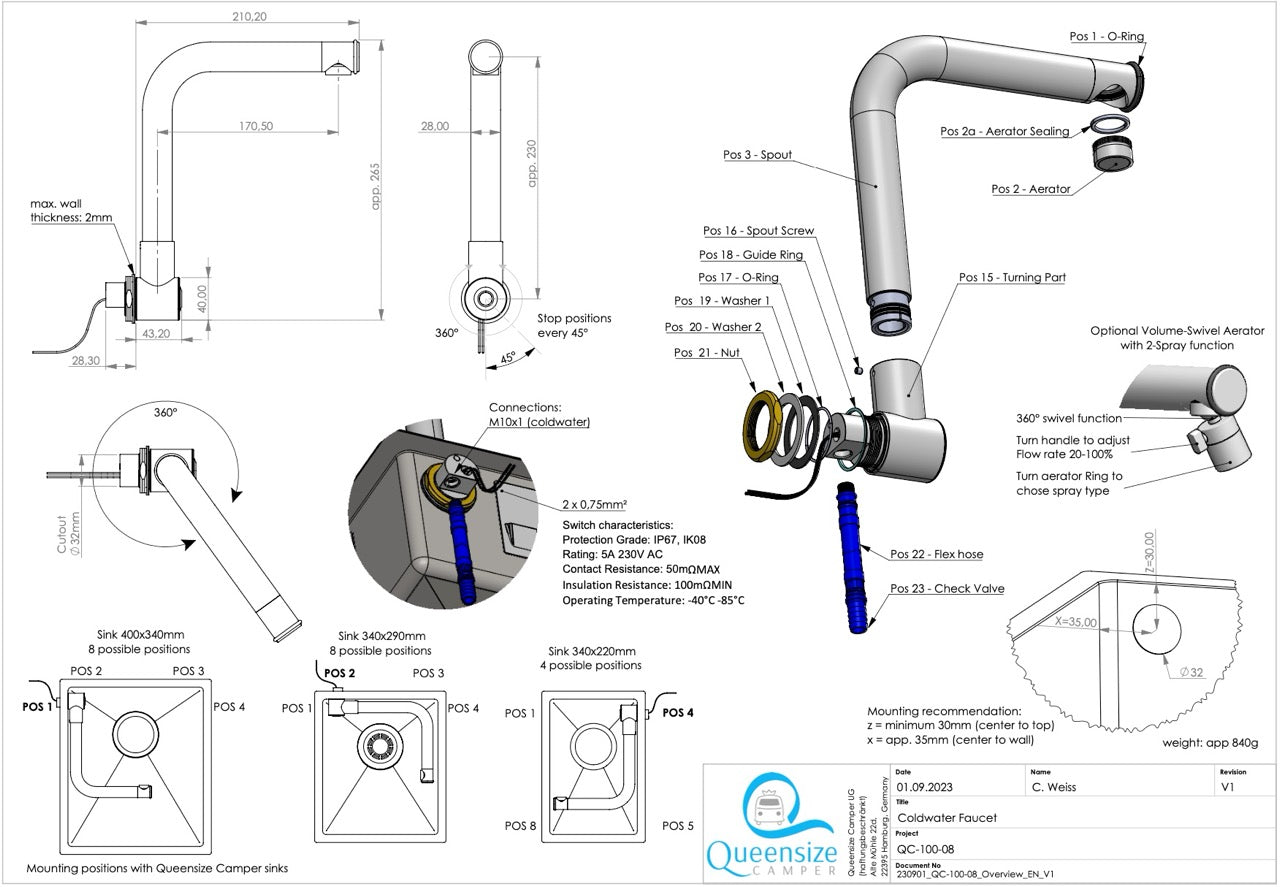

- Mögliche Montagepositionen in Queensize Camper Spülen laut Datenblatt: 400 × 340 mm (8 Positionen), 340 × 290 mm (8 Positionen), 340 × 220 mm (4 Positionen)
Oberfläche und Pflege
Die matte Oberfläche kommt dem Farbton RAL 7020 «Umbra-Grau» sehr nahe – es ist kein Tiefschwarz. Die dunkle Farbe entsteht durch eine PVD-Beschichtung auf Edelstahl. Die Oberfläche der Armatur ist glatt und nicht beliebig mechanisch belastbar. Ein zweiter O-Ring am Auslauf schützt die Beschichtung, falls der Auslauf auf dem Beckenboden aufliegt.
Reinige die Armatur nur mit einem weichen Tuch oder Schwamm – nicht mit der Scheuerseite eines Haushaltsschwamms und nicht mit Stahlwolle.
Frostschutz
Um Frostschäden zu vermeiden, entleerst du den Auslauf in der kalten Jahreszeit vollständig:
- Auslauf in die Spüle klappen, sodass das Wasser ausläuft
- Perlator mit dem beiliegenden Werkzeug herausnehmen
- Wegen des Rückschlagventils die Leitungen von der Pumpenseite her durchblasen

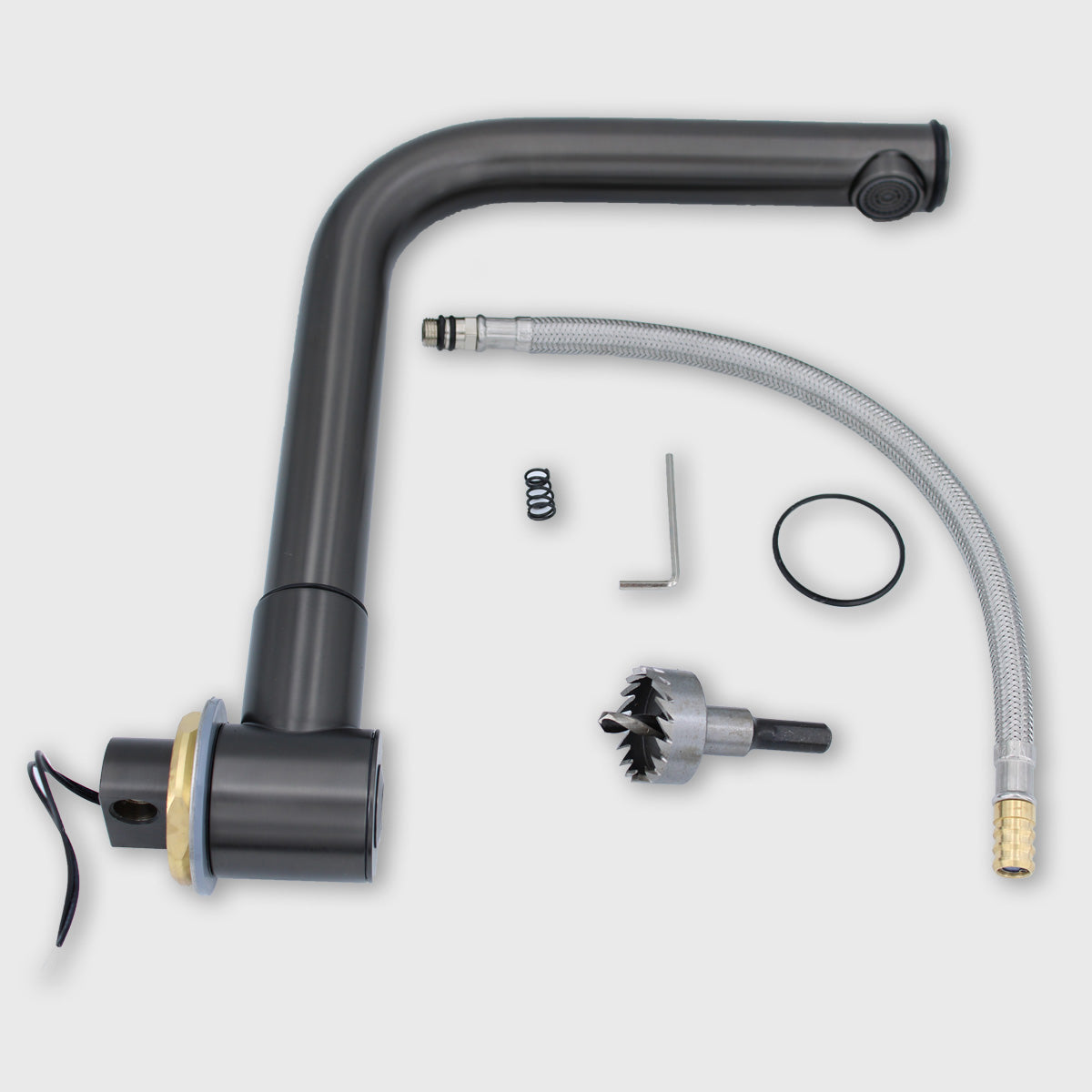

Lieferumfang
- Armatur mit integriertem Schalter und Kabel (2 × 0.75 mm², ca. 30 cm)
- Flexschlauch M10x1 auf 10-mm-Schlauchtülle mit Rückschlagventil
- Lochkreisbohrer Ø 32 mm
- Montageanleitung
Auf einen Blick
- Material: Edelstahl AISI 304, PVD-beschichtet
- Farbton: matt, nahe RAL 7020 «Umbra-Grau»
- Höhe: ca. 265 mm
- Gewicht: ca. 840 g
- Auslauf: 360° drehbar, Rastung alle 45°
- Anschluss: M10x1 (Kaltwasser), Flexschlauch auf 10-mm-Tülle mit Rückschlagventil
- Systemdruck: min. 1 bar empfohlen, max. 4 bar
- Schalter: 12 V / max. 3 A, IP67, IK08
- Montagebohrung: Ø 32 mm, max. 2 mm Materialstärke
- Artikelnummer: 1002709
Häufig gestellte Fragen
Welche Pumpe kann ich direkt über den Schalter betreiben?
Der Schalter ist bei 12 V für max. 3 A ausgelegt. Zieht deine Pumpe mehr Strom, schaltest du ein Relais dazwischen. Die Pumpe sollte mindestens 1 bar liefern, der Systemdruck darf 4 bar nicht überschreiten.
Welche Bohrung brauche ich?
Eine Bohrung mit Ø 32 mm in max. 2 mm Materialstärke. Der Lochkreisbohrer ist im Lieferumfang enthalten.
Ist die Armatur schwarz?
Nein. Die matte Oberfläche liegt nahe am Farbton RAL 7020 «Umbra-Grau».
Wie schliesse ich den Wasserschlauch an?
Der Flexschlauch wird mit M10x1 an der Armatur verschraubt. Auf der anderen Seite steckst du deinen Wasserschlauch auf die 10-mm-Schlauchtülle.
Was muss ich im Winter beachten?
Entleere den Auslauf vollständig und blase die Leitungen von der Pumpenseite her durch, da das Rückschlagventil einen Rücklauf verhindert.
