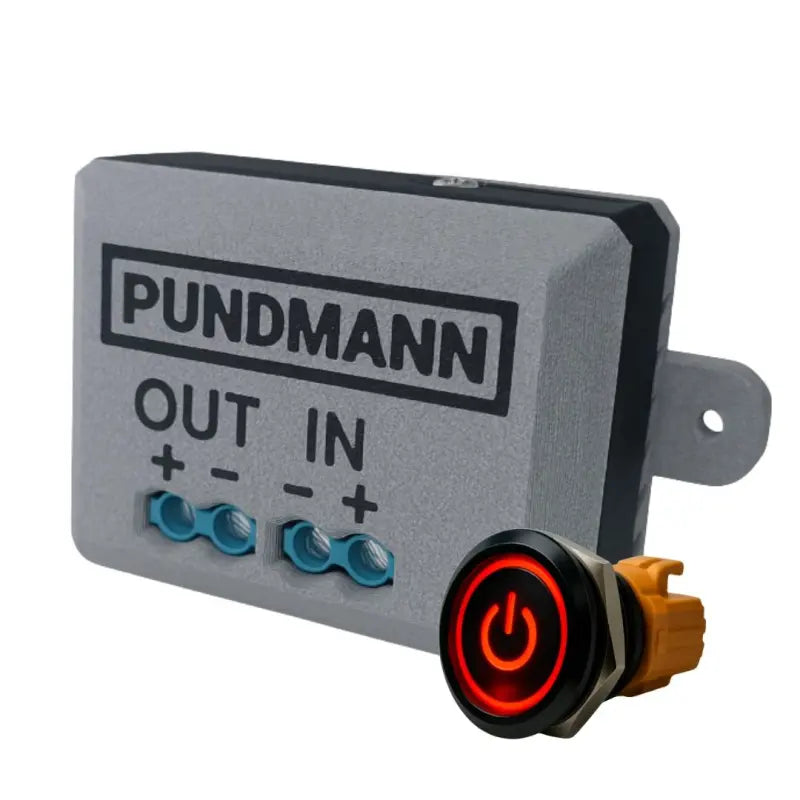

Das Pundmann relayBOARD ist ein Relaismodul für 12-V-Gleichstromanlagen. Du schaltest damit einen Verbraucher mit bis zu 20 A (240 W) über einen LED-Taster. Der Laststrom fliesst über das Relais, nicht über den Taster.
Funktion
Das Modul trennt den Steuerkreis vom Lastkreis. Der mitgelieferte LED-Taster steuert das Relais an, das Relais schaltet den angeschlossenen Verbraucher. Der Hersteller nennt als Anwendung 12-V-Verbraucher wie Boiler, Kühlschrank oder Pumpe mit einer Stromaufnahme bis 20 A.
Montage
- Befestige das relayBOARD mit der Montageplatte auf einer ebenen Fläche.
- Schliesse die 12-V-Versorgung und den Verbraucher gemäss dem beiliegenden Anschlussschema an.
- Verbinde den LED-Taster über das 2 m lange Anschlusskabel mit dem Modul.
- Prüfe vor der Inbetriebnahme die Befestigung und die Isolation aller Anschlüsse.
Auf einen Blick
- Bauart: Relaismodul mit separatem LED-Taster
- Systemspannung: 12 V DC
- Maximaler Schaltstrom: 20 A (entspricht 240 W bei 12 V)

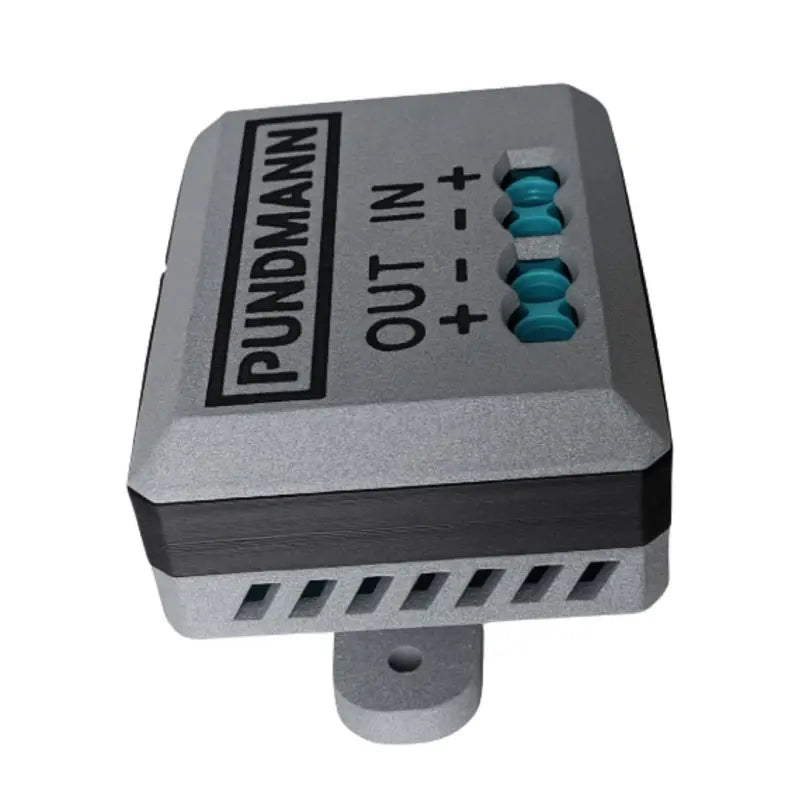

- Abmessungen Relaismodul: 72 x 56 x 33 mm
- Abmessungen mit Montageplatte: 99 x 75 x 37 mm
- Farbe: schwarz

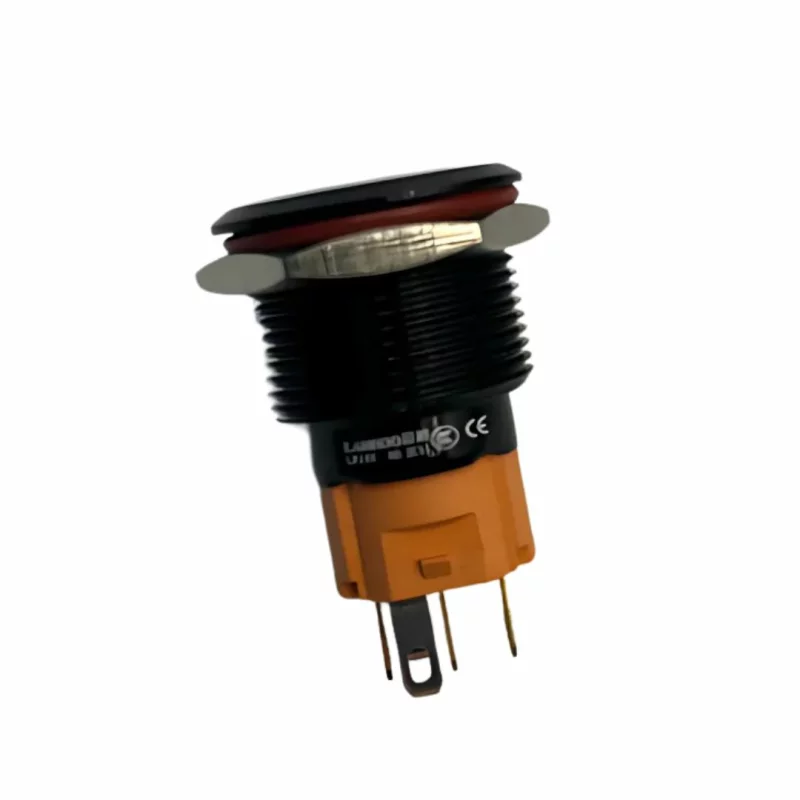

- Taster: LED rot, Durchmesser 19 mm
- Länge Anschlusskabel Taster: 2 m
- Hersteller: Pundmann
- Hersteller-Artikelnummer: 78652
Lieferumfang
- 1x relayBOARD 12 V / 20 A
- 1x LED-Taster rot, 19 mm
- 1x Anschlusskabel 2 m
- 1x Montageplatte
- Befestigungsmaterial
Häufig gestellte Fragen
Für welche Spannung ist das relayBOARD ausgelegt?
Für 12 V Gleichspannung.
Wie viel Strom kann das Modul schalten?
Maximal 20 A. Bei 12 V entspricht das einer Leistung von 240 W.
Ist der Taster im Lieferumfang enthalten?
Ja. Ein roter LED-Taster mit 19 mm Durchmesser und ein 2 m langes Anschlusskabel liegen bei.
Wie gross ist das Modul?
Das Relaismodul misst 72 x 56 x 33 mm, mit Montageplatte 99 x 75 x 37 mm.
Wie schliesse ich das relayBOARD an?
Der Anschluss erfolgt gemäss dem beiliegenden Anschlussschema.
