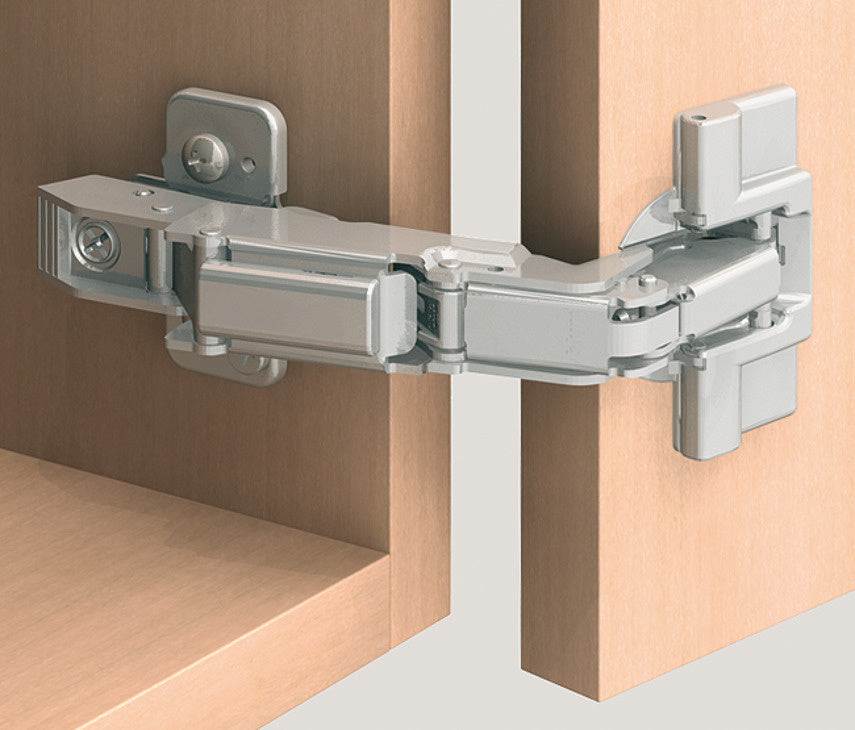

Area di applicazione
Per porte con un angolo di apertura particolarmente ampio

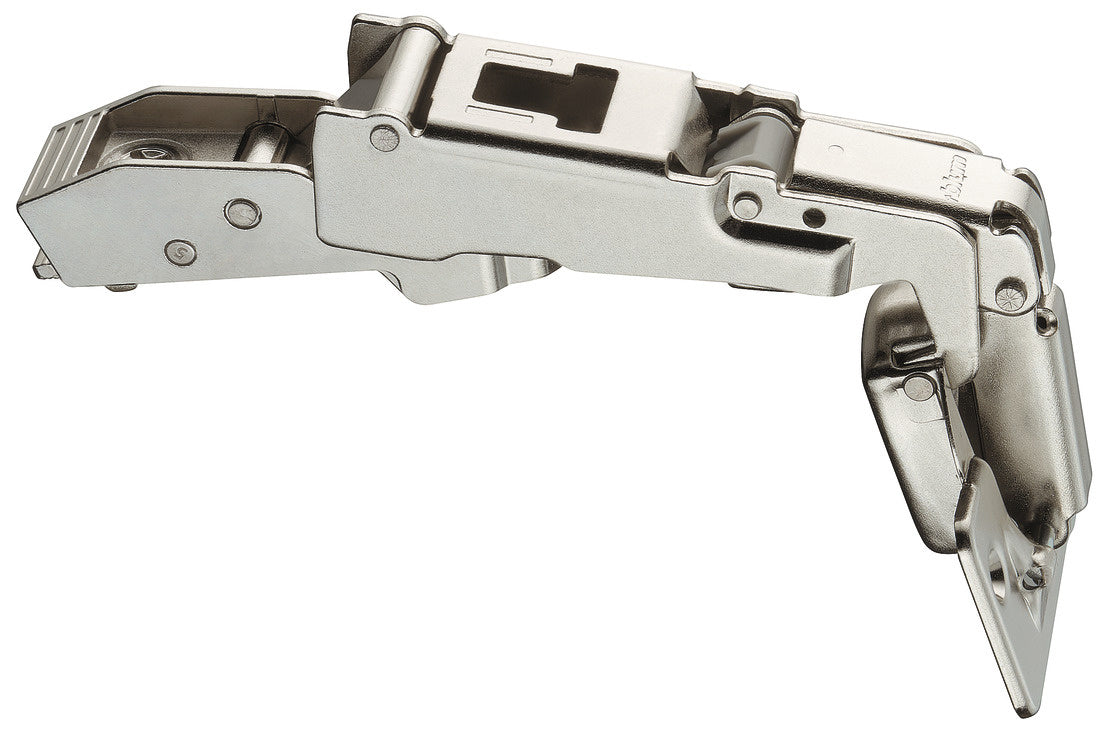

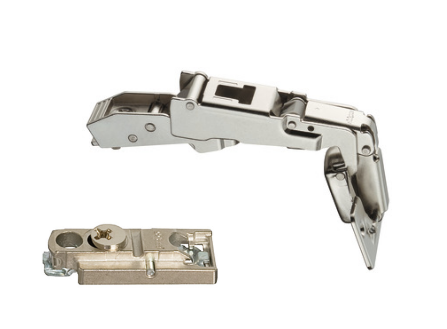

Cerniera della porta
ad angolo
Tipo di offset
alto
per il materiale della porta
in legno
Lavorazione della porta
con foratura a scodellino
Colore/superficie
nichelata
Angolo di apertura
170°

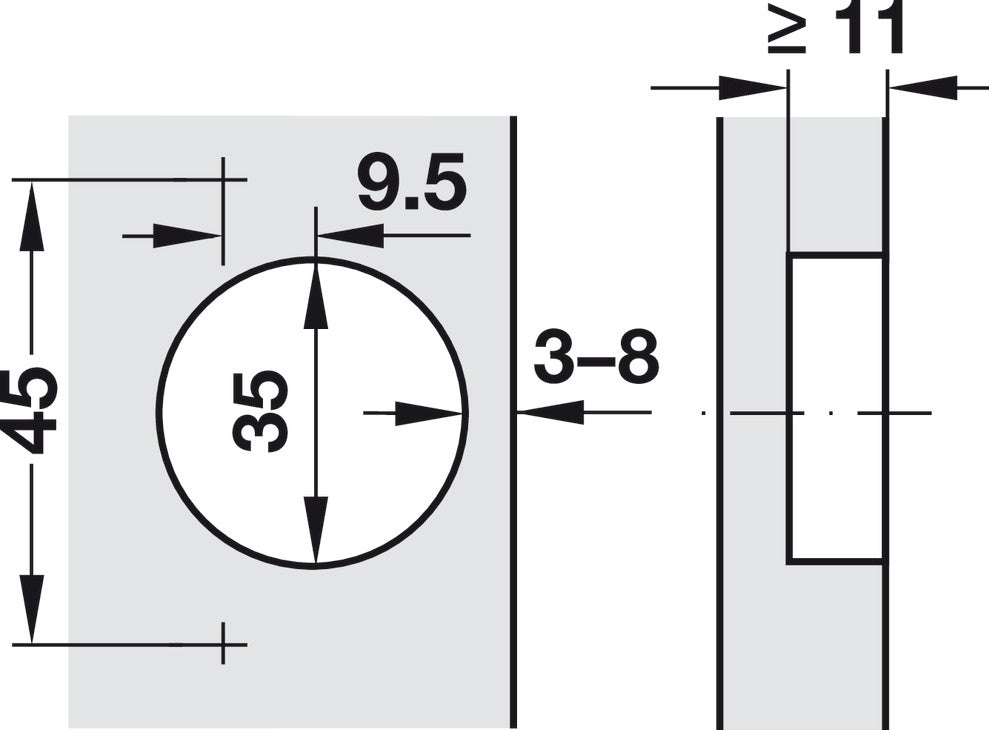

Profondità di foratura a scodellino
11.00 mm
Diametro della foratura a tazza
35,00 mm

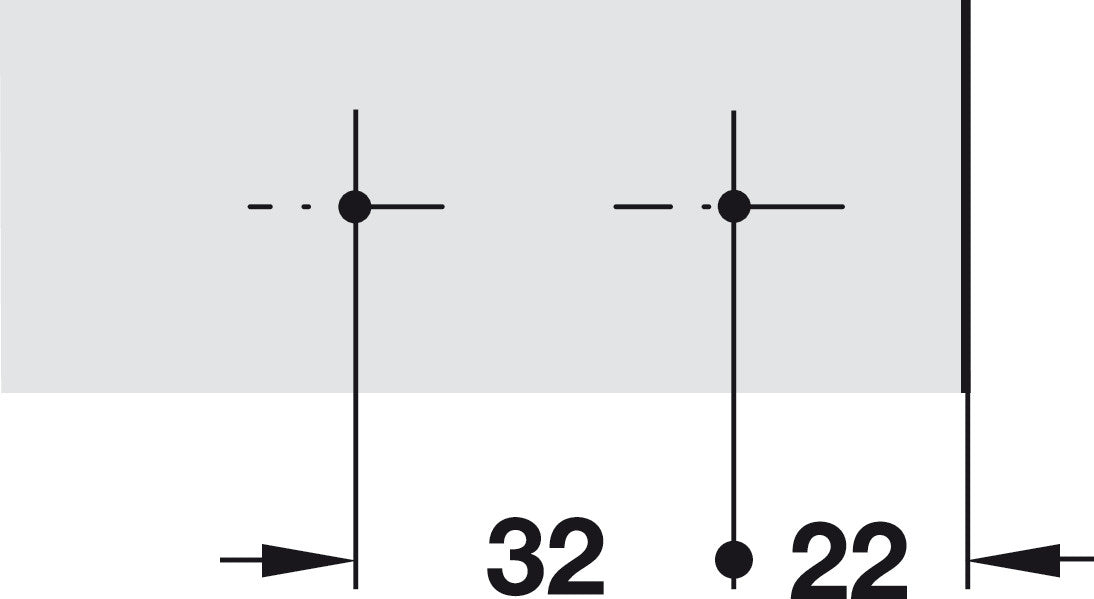

Schema di foratura
45/9,5
Opzioni di regolazione Regolazione

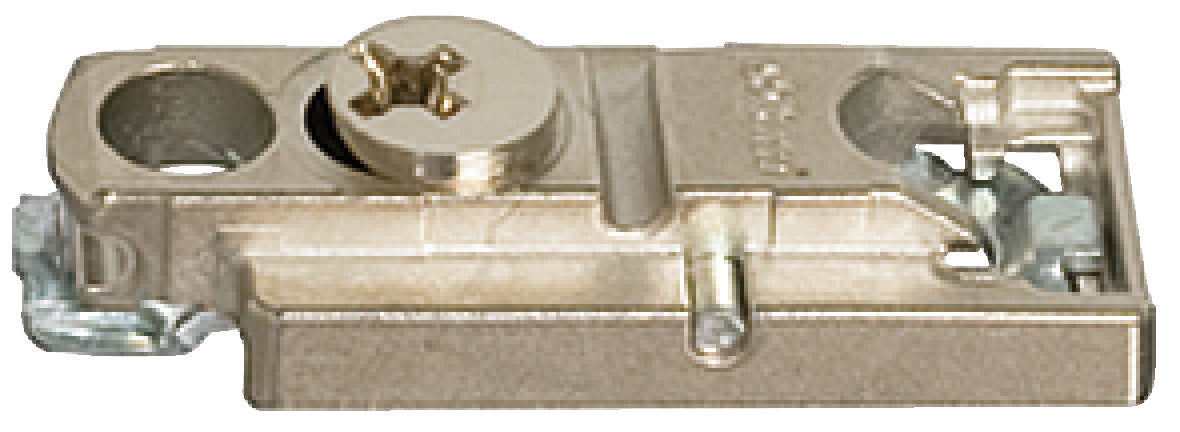

laterale 2 mm, regolazione in altezza -3 - 3 mm, regolazione in profondità -2 - 3 mm, regolazione in altezza a seconda della piastra di montaggio

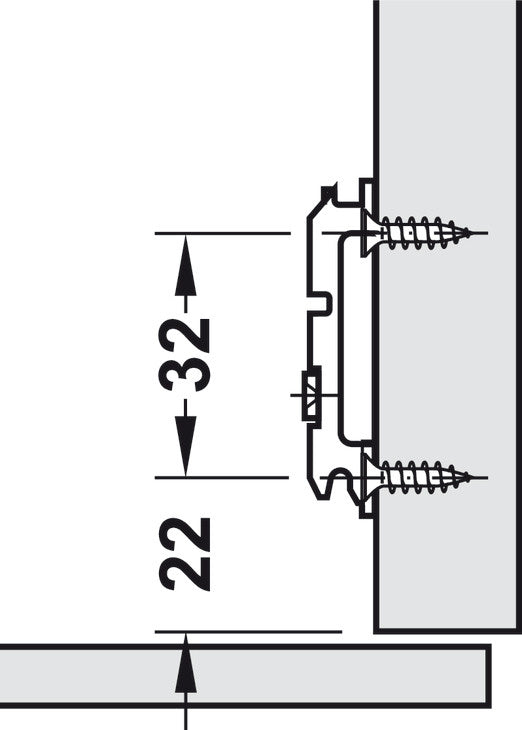

Montaggio
Porta sul mobile senza attrezzi con tecnologia a clip
Istruzioni per l'installazione

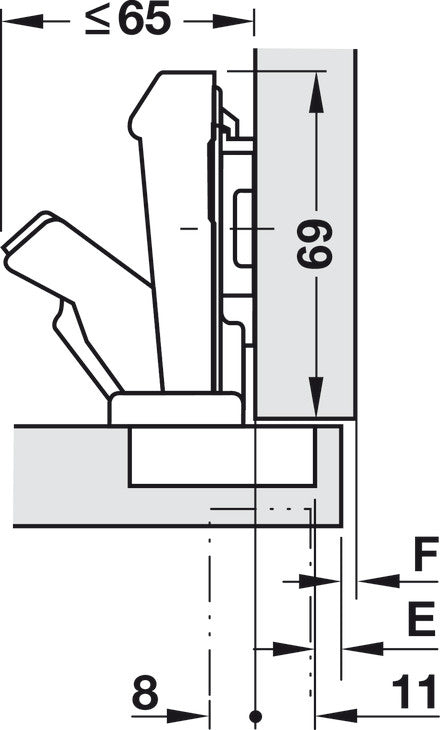

Giunto minimo F
Fino ad uno spessore della porta di 21 mm non è richiesto alcun giunto.
A partire da uno spessore della porta di 22 mm o da una battuta d'angolo sulla parete, si raccomanda una prova di battuta.
