- Lunghezza: circa 1 metro (995 mm)
- Larghezza della guida: 42 mm
- Altezza di installazione: 10 mm
- Diametro dei fori: 20 mm
- Spaziatura fori/griglia: 25 mm
- Materiale: alluminio -nero
- Peso: 530 grammi
- Prodotto in Germania

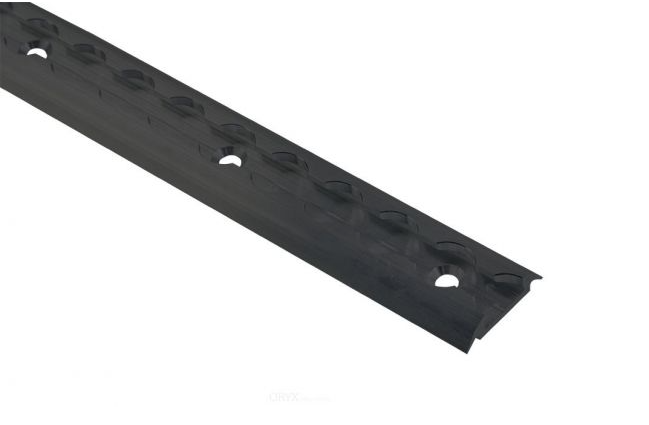

Binario di linea aerea preforato profilo semicircolare - 1 metro
Questa guida di linea aerea è già preforata con fori per il fissaggio.
Il binario di ancoraggio airline può essere utilizzato in combinazione con i raccordi a perno singolo, automobilistici e a doppio perno, in conformità con le norme DIN 75410, ISO 27955 e ISO 27956.
Con il raccordo Quattro Stud, la guida di linea può essere utilizzata anche in conformità alla norma DIN EN 12640.
Le guide di linea sono utilizzate in combinazione con barre di bloccaggio, cinghie di ancoraggio o raccordi terminali per fissare i carichi.
Le seguenti capacità di carico sono ottenute con i seguenti raccordi:
Raccordo singolo ISO 27956 300 daN
Raccordo automobilistico 2 - Kerl 500
ISO 27955
DIN 75410-1 / ISO 27956
350 daN
400 daN
Raccordo doppio - Kerl 1000 Raccordo terminale doppio - Kerl 1000
ISO 27956
DIN 75410-1
350 daN
400 daN
500 daN
Raccordo Quattro
ISO 27956
EN 12640
800 daN
1000 daN
Le capacità di carico ammissibili di cui sopra si ottengono alle seguenti condizioni:
Un punto importante nell'installazione di una pista aerea è il fissaggio nel substrato.
A seconda della natura, della composizione del materiale e dello spessore della superficie del substrato, si ottengono valori diversi.
Si consiglia di seguire le linee guida di installazione del produttore.
Le viti devono essere posizionate a una distanza di 75 mm con una griglia metrica di 25 mm (76,2 con griglia di 25,4 mm)!
Devono essere utilizzate viti con una resistenza di almeno 10,9, con dado e rondella autobloccanti!
L'installatore dell'attrezzatura di fissaggio del carico è responsabile dell'installazione e del possibile carico risultante!
Spiegazione degli standard ISO e DIN:
ISO 29755 = Norma sui punti di ancoraggio per le automobili
ISO 29756 = Norma sui punti di ancoraggio per i furgoni
DIN 75410-1 = Norma sui punti di ancoraggio per i veicoli a pianale fino a 3,5 t
EN 12640 = Norma sui punti di ancoraggio per i veicoli a pianale oltre 3,5 t
Il tappo terminale abbinato a questo profilo: Art. A201913
