Mit diesem Winkelset befestigst du deinen Schubladenboden, eine Auszugsplatte oder einen Rahmen auf dem ausziehbaren Teil deiner Schwerlastschienen mit gelben Hebeln (bis 220 kg) – die Innenwinkel fahren mit dem Auszug heraus.
Welches Set brauchst du?
- Innen oder aussen? Dieses Set gehört an die Innenseite, also an den beweglichen Teil der Schiene, auf dem dein Aufbau sitzt. Um die Schiene selbst am Boden zu befestigen, brauchst du das Winkelset aussen.
- Gelbe oder schwarze Hebel? Dieses Set passt auf unsere Schwerlastschienen mit gelben Verriegelungshebeln: die Vollauszüge bis 220 kg (300–760 mm) und die Vollauszüge bis 150 kg (1000–1500 mm). Für die schmaleren Schienen bis 68 kg mit schwarzen Hebeln gibt es das Winkelset innen für 68 kg.
- Welche Länge? Wähle die Variante nach der geschlossenen Länge deiner Schiene. Längere Schienen tragen längere Platten, darum enthält das Set für 760–1500 mm doppelt so viele Winkel.
Im Camper
Auf die Innenwinkel schraubst du die Platte, die mit dem Auszug herausfährt: den Boden deines Küchenauszugs, die Trägerplatte für Kisten und Boxen in der Garage oder den Rahmen eines Batterieschlittens. So bleibt die Schiene frei und du kannst den Aufbau jederzeit abschrauben.
Montage

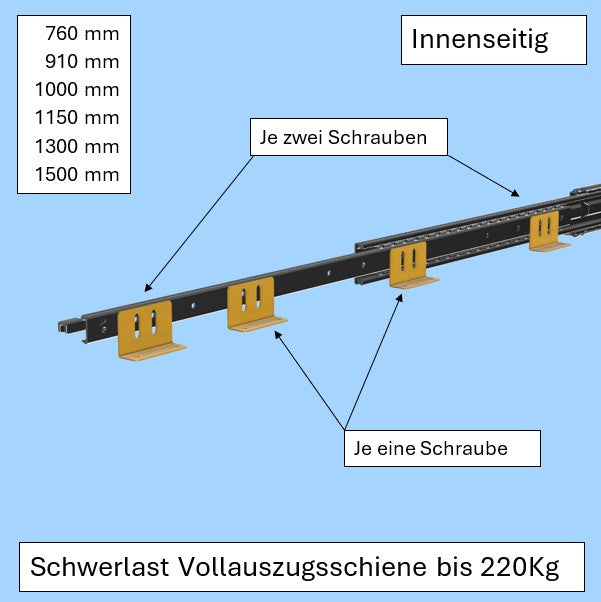

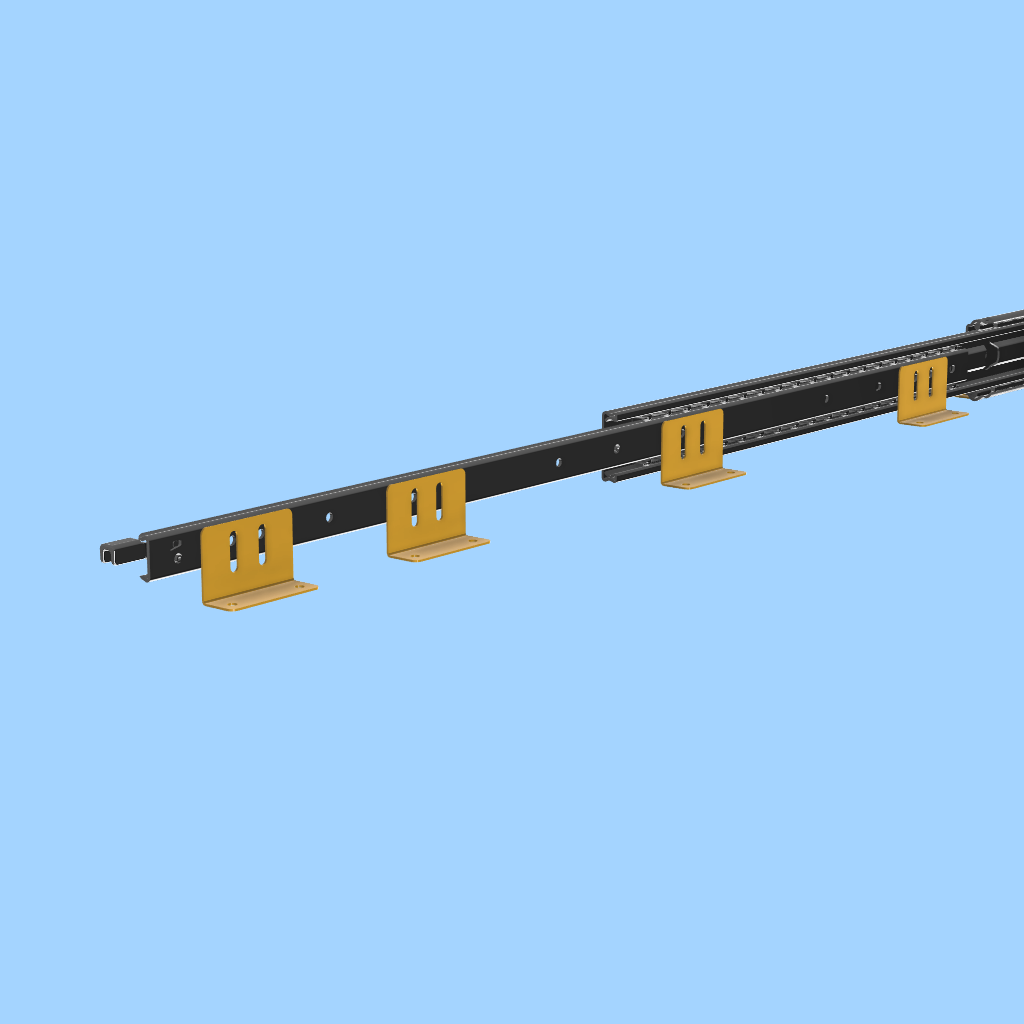

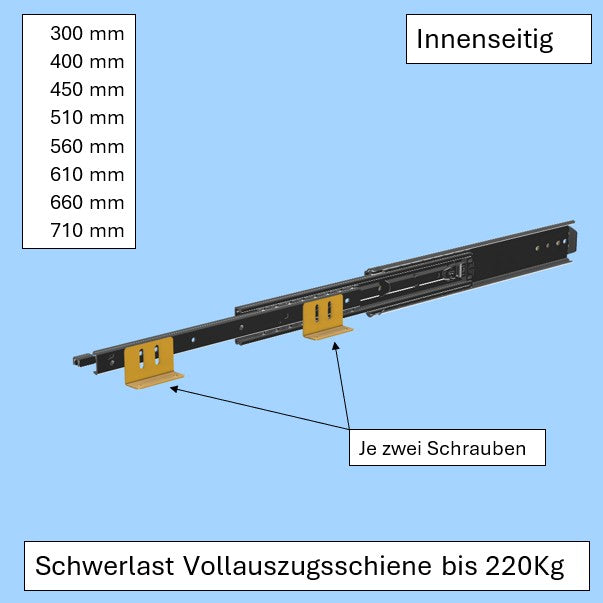

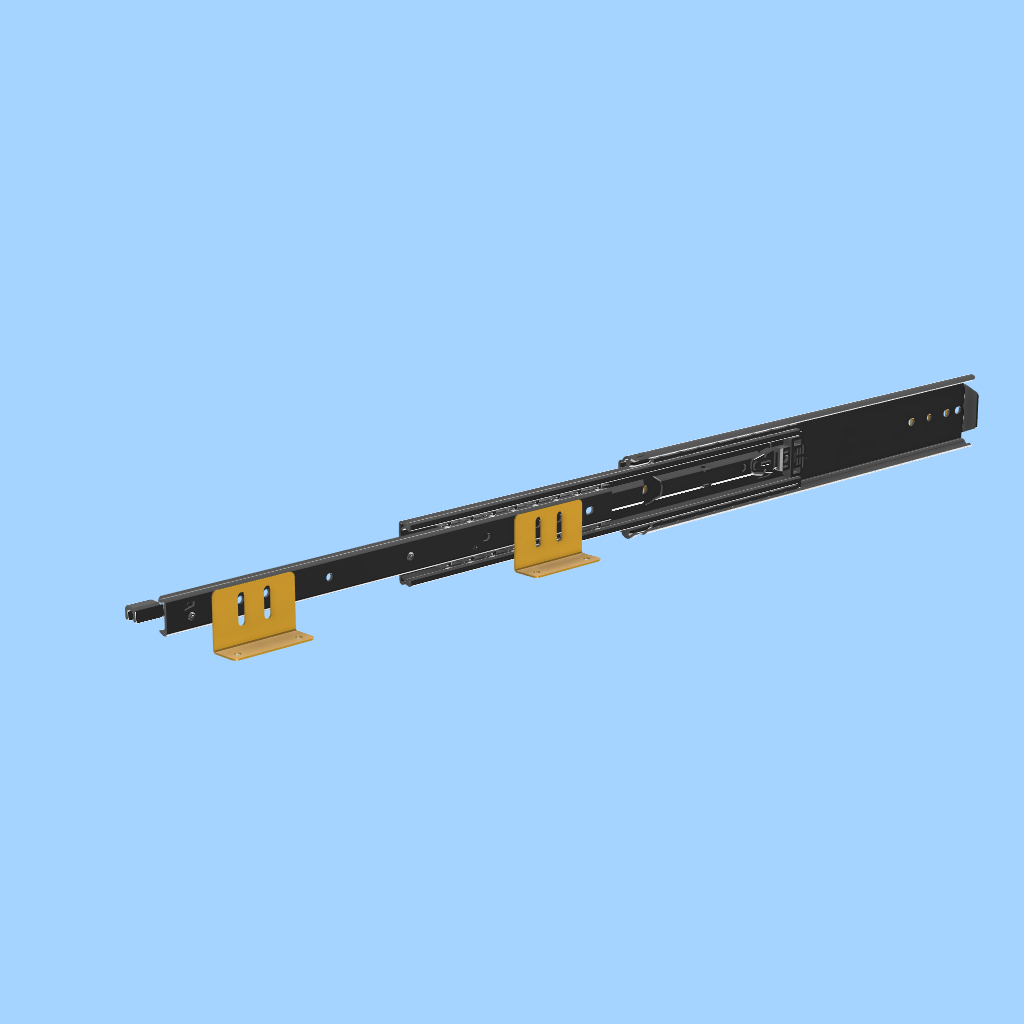

Die Winkel werden an die bewegliche Schiene geschraubt, der zweite Schenkel liegt oben auf – darauf verschraubst du deine Platte. Auf den Bildern siehst du, wo die Winkel bei den einzelnen Längen sitzen. Schrauben und Muttern für die Schiene sind nicht im Set enthalten – dafür gibt es den Befestigungssatz. Wenn du innen und aussen montierst, brauchst du zwei Sätze Schrauben.
Auf einen Blick
- Set für ein Schienenpaar (links + rechts)

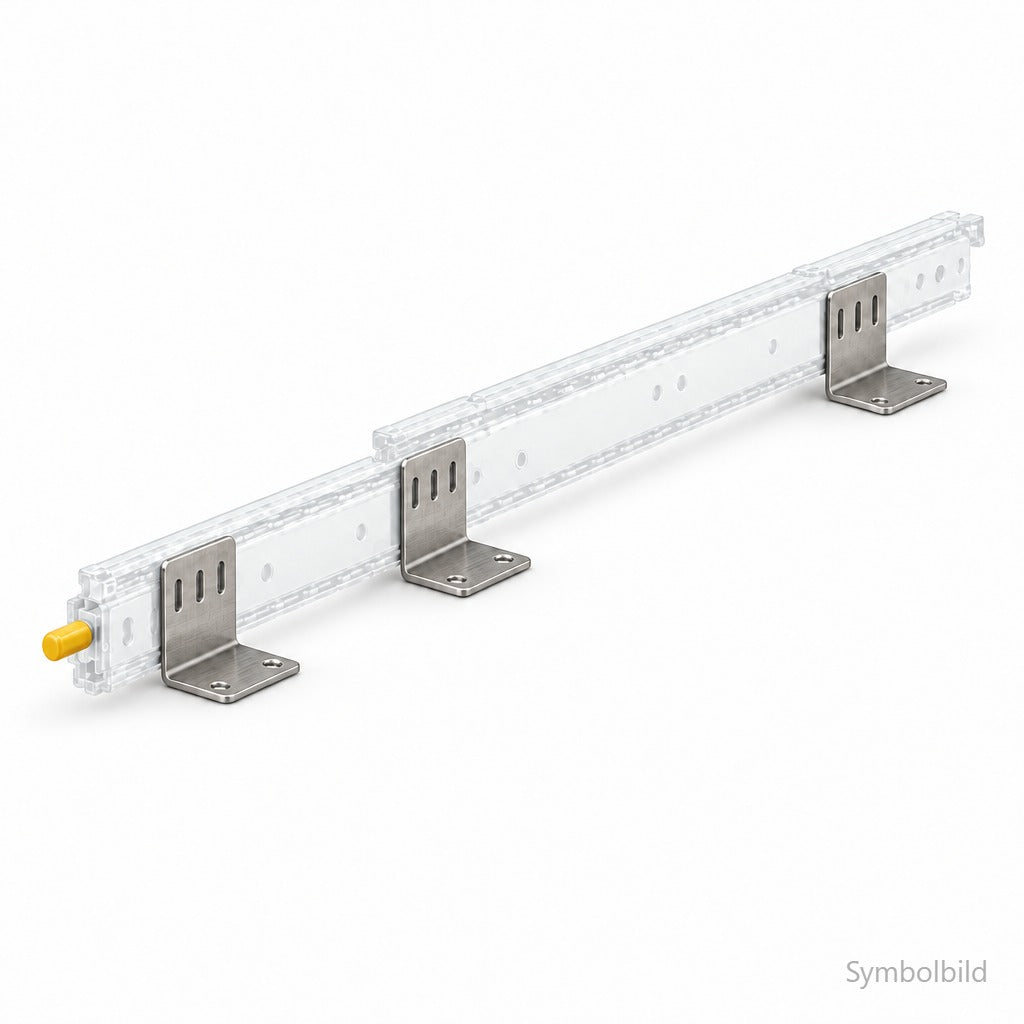

- Variante 300–710 mm: 4 Winkel (2 pro Schiene)

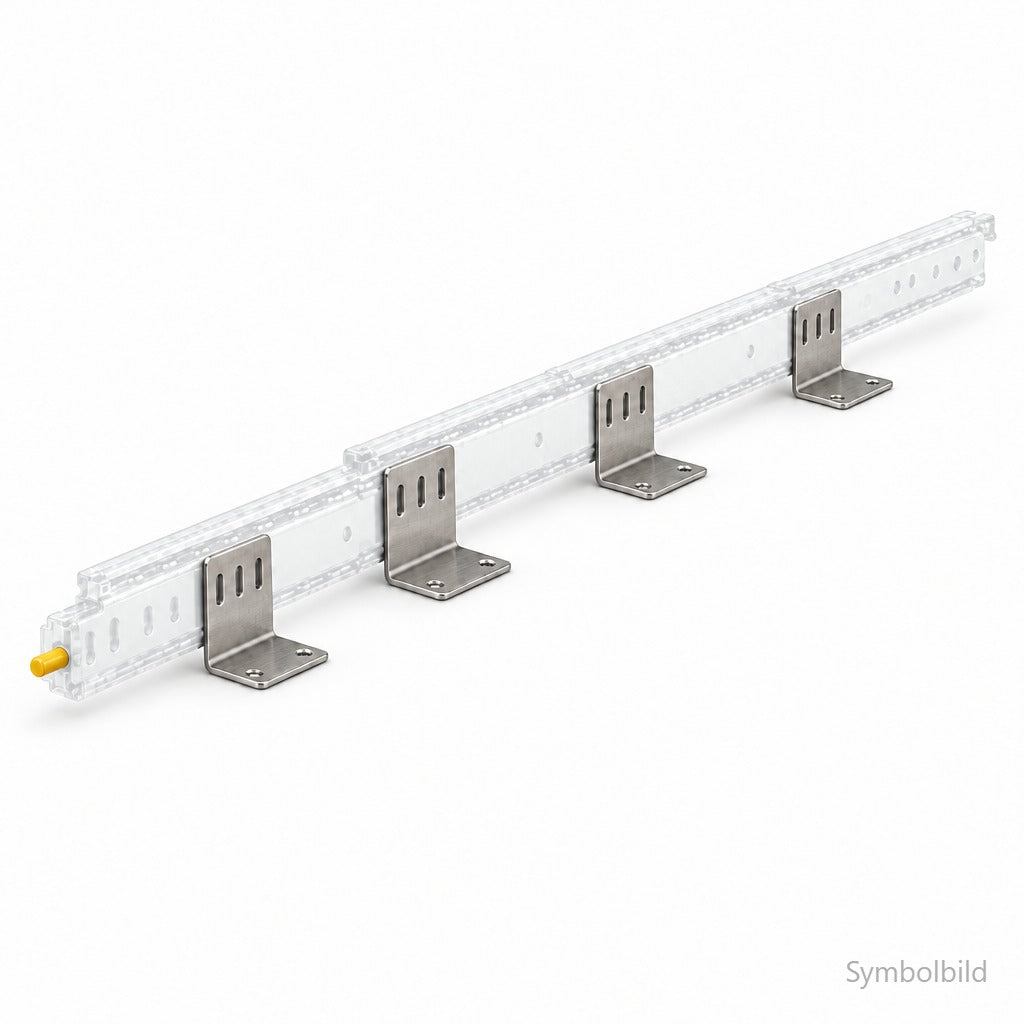

- Variante 760–1500 mm: 8 Winkel (4 pro Schiene)
- Material: rostfreier Stahl (CNS), 2 mm, entgratet
- Masse pro Winkel: Schenkel 50 × 27 mm, Länge 116 mm
- Passend zu Schwerlastschienen mit gelben Hebeln (220 kg und 150 kg)
- Schrauben nicht enthalten
- Gefertigt in der Schweiz
Häufig gestellte Fragen
Brauche ich zusätzlich das Winkelset aussen?
Wenn du die Schienen flach auf einen Boden montierst, ja. Schraubst du die Schienen direkt seitlich an eine Wand oder ein Möbel, kommst du ohne Aussenwinkel aus.
Ersetzt dieses Set die bisherigen Halterungen?
Ja. Die neuen Winkel lösen unsere bisherigen Halterungen für Schwerlastschienen ab und passen auf dieselben Schienen.
Warum 2 bzw. 4 Winkel pro Schiene?
Bis 710 mm reichen zwei Winkel pro Schiene. Ab 760 mm sind es vier, damit die Platte über die ganze Länge aufliegt.
Kann ich die Winkel auch für andere Schienen nutzen?
Sie sind auf unsere Schienen ausgelegt. Bei anderen Schienen vergleiche vorher die Masse (50 × 27 × 116 mm, Blechstärke 2 mm).
