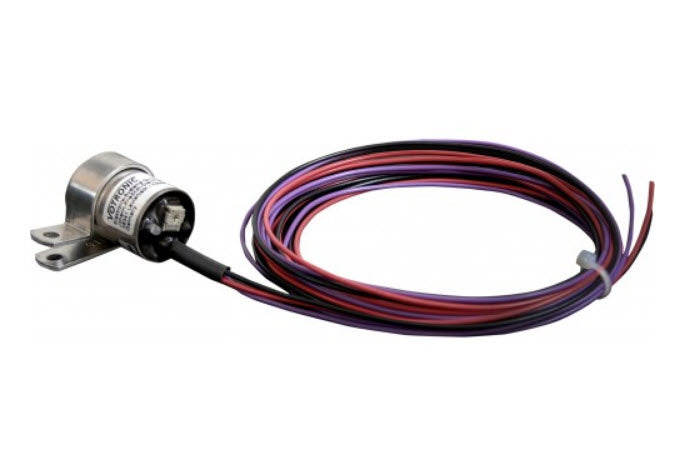

Le simulateur D+ Pro de Votronic
--> détecte les vibrations du véhicule et simule le signal D+.
Si les consommateurs ne doivent être utilisés que lorsque le moteur tourne ou si la batterie de bord et la batterie de démarrage doivent être connectées ensemble à des fins de charge, le signal D+ de l'alternateur est utilisé pour la commande.
Si ce signal n'est pas accessible ou n'est pas disponible sur les alternateurs récents, le simulateur VOTRONIC D+ le génère en détectant les vibrations du moteur en marche. Il fonctionne indépendamment du mode de charge de l'alternateur et est donc particulièrement adapté aux véhicules disposant d'une gestion d'alternateur, ce qui peut être le cas des véhicules répondant à la norme Euro 6. Avec sa faible consommation de courant de moins de 3mA, il répond aux exigences de la norme DIN EN 13976.
Le VOTRONIC D+ Simulator PRO 3067 offre les fonctions suivantes
- fonctionne de manière entièrement automatique
- Sortie de commutation : max. 0,3 A (+ commutant, protégé contre les surcharges et les courts-circuits)
- Retard à l'enclenchement d'environ 4 secondes pour éviter les erreurs de commande
- Contrôle de tension supplémentaire réglable
- Délai d'arrêt réglable
- Indication de l'état de l'appareil par LED tricolore
- Faible consommation propre
- Convient aux systèmes 12 V et 24 V.
Montage
- Fixer le simulateur D+ à un endroit approprié du moteur à l'aide d'un collier de serrage.
- Le fonctionnement du moteur ne doit pas être affecté par le montage.
- Les instructions du constructeur automobile doivent être respectées.
- La position de montage est indifférente.
- Fixez le collier dans le tiers inférieur (côté opposé au raccordement) de l'appareil.
- Vérifier que l'appareil est bien fixé !
- Poser les câbles de manière à ce qu'ils ne puissent pas entrer en contact avec des pièces dont la température est supérieure à 100°C.
- Fixer les câbles sans les soumettre à des forces de traction.
Caractéristiques techniques
- Tension du système DC : 12 V / 24 V (plage de tension 10 - 32 V)
- Consommation propre de courant au repos : <0,003A
- Consommation de courant propre sortie active : <0,007A
- Sortie de commutation : Potentiel positif, commutation +, sortie PNP
- Max. Capacité de charge : 0,3 A, fusible interne, auto-réinitialisation
- Seuil de commutation sortie : 0,3 A, fusible interne, auto-réinitialisation
- Délai de commutation marche : 4 secondes
- Délai de commutation arrêt : 10 s...5 min, réglable
- Raccordement tension de service et sortie de commande : 3 x câble de raccordement 0,75mm², 2m de long, monté à demeure
- Position de montage de l'appareil : indifférente
- Plage de température de travail : -40 ... +105° C
- Indice de protection : IP64
- Dimensions (sans câbles de raccordement) : 43 x 25 mm, cylindrique
- Poids : 100g
Contenu de la livraison :
- D+ Simulator Pro 3067
- Collier de fixation
- Manuel d'utilisation
