Un MultiPlus, plus la fonction ESS (Energy Storage System)

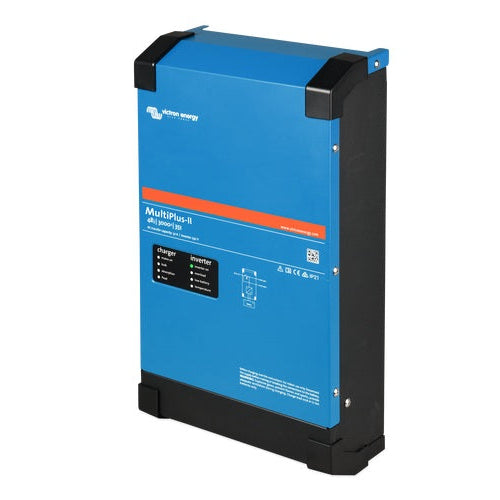

Le MultiPlus-II combine les fonctions du MultiPlus et du MultiGrid.
Il offre toutes les fonctions du MultiPlus et dispose en plus d'une option de capteur de courant externe qui étend la fonction du PowerControl et du PowerAssist à 50 A et 100 A respectivement.
Il offre également toutes les fonctions du MultiGrid, avec la fonction anti-immersion intégrée et une liste de plus en plus longue de pays dans lesquels il est autorisé.
PowerControl et PowerAssist - Augmentation de la puissance du réseau ou du générateur
Il est possible de définir un courant maximal pour le générateur ou le réseau. Le Multi tient alors compte des autres consommateurs de courant alternatif connectés et n'utilise que le courant "restant" pour charger la batterie. Cela évite de surcharger le générateur ou la connexion au réseau (fonction PowerControl).
La fonction PowerAssist donne une nouvelle dimension au principe PowerControl. Les pics de charge ne se produisent souvent que pendant une période limitée. Dans un tel cas, le Multi compense immédiatement la puissance trop faible du générateur, du courant de quai ou du réseau par l'énergie de la batterie. Si la charge est réduite, c'est-à-dire si les consommateurs sont éteints, l'énergie alors disponible en quantité suffisante peut être utilisée pour charger les batteries.

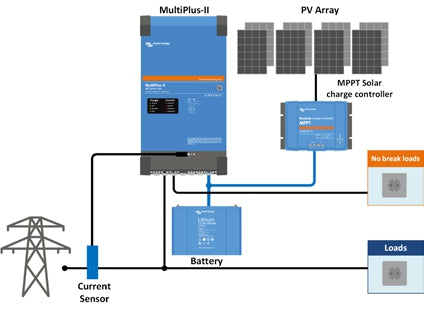

ESS : Systèmes de stockage d'énergie

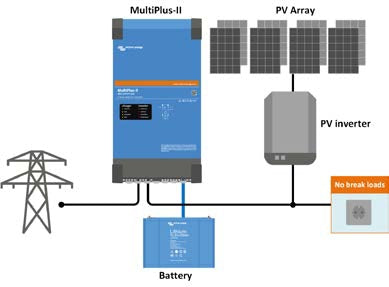

Le MultiPlus peut être utilisé avec des systèmes PV non connectés au réseau, connectés au réseau et avec d'autres systèmes d'énergie alternative.
Plusieurs configurations de système sont possibles. Pour plus d'informations, consultez le manuel de conception et de configuration ESS.

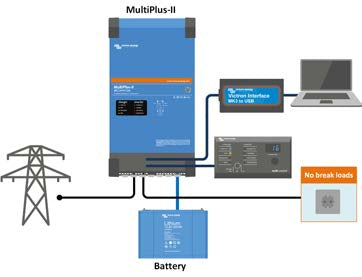

Surveillance et contrôle sur site
Plusieurs options sont disponibles : Contrôleur de batterie, panneau numérique multi-contrôle, panneau de contrôle couleur, Bluetooth (Venus GX ou panneau de contrôle couleur requis), ordinateur portable ou ordinateur.
Configuration et surveillance à distance
Installez un Venus GX ou un panneau de contrôle couleur pour vous connecter à Internet.
Les données peuvent être enregistrées et consultées gratuitement sur notre site Web VRM (Victron Remote Management).
Si les systèmes sont connectés à Ethernet, il est possible d'y accéder et de modifier les paramètres à distance.
Le MultiPlus-II combine les fonctions du MultiPlus et du MultiGrid.
Il offre toutes les fonctions du MultiPlus et dispose en plus d'une option de capteur de courant externe qui étend la fonction du PowerControl et du PowerAssist à 50 A et 100 A respectivement.
Il offre également toutes les fonctions du MultiGrid, avec la fonction anti-immersion intégrée et une liste de plus en plus longue de pays dans lesquels il est autorisé.
PowerControl et PowerAssist - Augmentation de la puissance du réseau ou du générateur
Il est possible de définir un courant maximal pour le générateur ou le réseau. Le Multi tient alors compte des autres consommateurs de courant alternatif connectés et n'utilise que le courant "restant" pour charger la batterie. Cela évite de surcharger le générateur ou la connexion au réseau (fonction PowerControl).
La fonction PowerAssist donne une nouvelle dimension au principe PowerControl. Les pics de charge ne se produisent souvent que pendant une période limitée. Dans un tel cas, le Multi compense immédiatement la puissance trop faible du générateur, du courant de quai ou du réseau par l'énergie de la batterie. Si la charge est réduite, c'est-à-dire si les consommateurs sont éteints, l'énergie alors disponible en quantité suffisante peut être utilisée pour charger les batteries.
ESS : Systèmes de stockage d'énergie
Le MultiPlus peut être utilisé avec des systèmes PV non connectés au réseau, connectés au réseau et avec d'autres systèmes d'énergie alternative.
Plusieurs configurations de système sont possibles. Pour plus d'informations, consultez le manuel de conception et de configuration ESS.
Surveillance et contrôle sur site
Plusieurs options sont disponibles : Contrôleur de batterie, panneau numérique multi-contrôle, panneau de contrôle couleur, Bluetooth (Venus GX ou panneau de contrôle couleur requis), ordinateur portable ou ordinateur.
Configuration et surveillance à distance
Installez un Venus GX ou un panneau de contrôle couleur pour vous connecter à Internet.
Les données peuvent être enregistrées et consultées gratuitement sur notre site Web VRM (Victron Remote Management).
Si les systèmes sont connectés à Ethernet, il est possible d'y accéder et de modifier les paramètres à distance.
Données techniques :
| MultiPlus-II | 12/3000/120-32 |
| PowerControl & PowerAssist | Oui |
| Commutateur de transfert | 32 A |
| Courant d'entrée CA maximum | 32 A |
| ONDULEUR | |
| Plage de tension d'entrée DC | 9,5 - 17 V |
| Sortie | Tension de sortie : 230 VAC ± 2 % Fréquence : 50 Hz ± 0,1 % |
| Cont. Puissance de sortie à 25°C | 3000 VA |
| Cont. Puissance de sortie à 25°C | 2400 W |
| Cont. Puissance de sortie à 40°C | 2200 W |
| Cont. Puissance de sortie à 65°C | 1700 W |
| Puissance d'alimentation maximale visible | 2500 VA |
| Puissance de crête | 5500 W |
| Puissance max. Rendement | 93 % |
| Puissance à charge nulle | 13 W |
| Puissance à charge nulle en mode AES | 9 W |
| Puissance à charge nulle en mode recherche | 3 W |
| CHARGEUR | |
| Entrée en courant alternatif | Plage de tension d'entrée : 187-265 VAC Fréquence d'entrée : 45 - 65 Hz |
| Tension de charge "constante" (absorption) | 14,4 V |
| Tension de charge "d'entretien" (float) | 13,8 V |
| Mode de stockage | 13,2 V |
| Courant de charge maximal de la batterie | 120 A |
| Sonde de température de la batterie | Oui |
| GÉNÉRALITÉS | |
| Sortie auxiliaire 230VAC | Oui (32 A) |
| Capteur de courant alternatif externe (en option) | 50 A |
| Relais programmable | Oui |
| Protection | a) Court-circuit en sortie b) Surcharge c) Tension de batterie trop élevée d) Tension de batterie trop faible e) Température trop élevée f) 230 VAC à la sortie de l'onduleur g) Tension de ronflement trop élevée à l'entrée |
| Interface VE.Bus | Pour le fonctionnement en parallèle et triphasé, Surveillance à distance et intégration du système |
| Port COM à usage général | Oui, 2x |
| Mise en marche/arrêt à distance | Oui |
| Plage de température de fonctionnement | -40 à +65°C (ventilation par ventilateur) |
| Humidité (sans condensation) | max 95 % |
| BOITIER | |
| Matériau & couleur | Acier, bleu RAL 5012 |
| Classe de protection | IP22 |
| Connexion de la batterie | Boulon M8 |
| Raccordement 230 V AC | Bornes à vis 13 mm² (6 AWG) |
| Poids | 19 kg |
| Dimensions (HxLxP) | 546 x 275 x 147 mm |
| NORMES | |
| Sécurité | EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2 |
| Émissions / Immunité | EN 55014-1, EN 55014-2 EN-IEC 61000-3-2, EN-IEC 61000-3-3 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 |
| Anti-Islanding | Consulter les pages Web de Victron Enegie |
