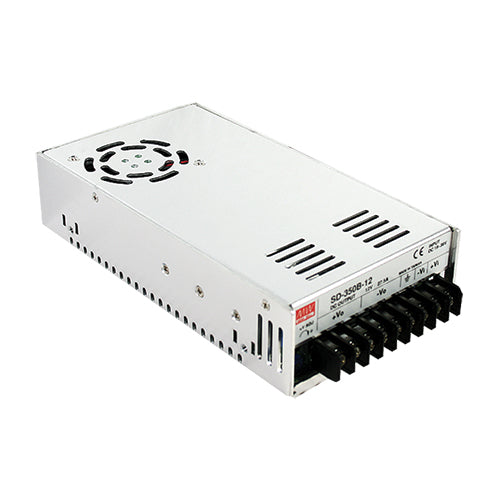

Der Mean Well SD-350B-12 ist ein galvanisch getrennter DC/DC-Wandler im geschlossenen Metallgehäuse mit eingebautem Lüfter. Er wandelt eine Eingangsspannung von 20–36 V DC in eine stabilisierte Ausgangsspannung von 12 V DC mit bis zu 27.5 A (330 W) um.
Damit betreibst du 12-V-Verbraucher mit höherem Strombedarf an einer 24-V-Stromversorgung, zum Beispiel an einer 24-V-Batterie oder einem 24-V-Bordnetz. Der Ausgang ist geregelt: Die Ausgangsspannung bleibt auch bei schwankender Eingangsspannung und wechselnder Last konstant (Netzregelung ±0.3 %, Lastregelung ±1.0 %).
Eingang und Ausgang
- Eingangsspannung: 20–36 V DC (Nennspannung 24 V)
- Eingangsstrom: typ. 16 A bei 24 V
- Ausgangsspannung: 12 V DC, einstellbar von 11–16 V DC
- Ausgangsstrom: 0–27.5 A
- Nennleistung: 330 W
- Restwelligkeit und Rauschen: max. 120 mVp-p
- Spannungstoleranz: ±1.0 %
- Wirkungsgrad: typ. 80 %
Schutzfunktionen
- Kurzschlussschutz
- Überlastschutz: spricht bei 105–135 % der Nennleistung an und schaltet den Ausgang ab. Zum Wiederanlauf trennst du die Eingangsspannung und legst sie neu an.
- Überspannungsschutz am Ausgang: 16.8–20 V, schaltet den Ausgang ab. Wiederanlauf durch erneutes Anlegen der Eingangsspannung.
- Übertemperaturschutz: schaltet den Ausgang ab und läuft automatisch wieder an, sobald die Temperatur gesunken ist.
- Galvanische Trennung: Eingang–Ausgang 1.5 kV AC, Eingang–Gehäuse 2 kV AC, Ausgang–Gehäuse 0.5 kV AC
- Eingebauter EMV-Filter
Einbau und Betrieb
- Gehäusemontage über M4- und M3-Gewinde im Gehäuse, Anschluss über Schraubklemmen
- Aktive Kühlung durch eingebauten DC-Lüfter. Halte die Lüftungsöffnungen frei, damit die Luft ungehindert durch das Gehäuse strömen kann.
- LED-Betriebsanzeige und Einsteller für die Ausgangsspannung an der Klemmenseite
- Betriebstemperatur: −20 bis +60 °C. Bei hoher Umgebungstemperatur reduziert sich die zulässige Last gemäss der Derating-Kurve im Datenblatt.
- Luftfeuchtigkeit im Betrieb: 20–90 % rel. Feuchte, nicht kondensierend. Baue den Wandler an einem trockenen Ort ein.
- Lege Kabelquerschnitt und Absicherung auf der Eingangsseite auf den Eingangsstrom und auf der Ausgangsseite auf 27.5 A aus.
Auf einen Blick
- Hersteller: Mean Well
- Typ: SD-350B-12 (Serie SD-350)
- Eingang: 20–36 V DC
- Ausgang: 12 V DC / 27.5 A / 330 W, einstellbar 11–16 V DC
- Wirkungsgrad: typ. 80 %
- Galvanisch getrennt: 1.5 kV AC Eingang–Ausgang
- Schutz: Kurzschluss, Überlast, Überspannung, Übertemperatur
- Kühlung: eingebauter Lüfter
- Betriebstemperatur: −20 bis +60 °C
- Abmessungen (L × B × H): 215 × 115 × 50 mm
- Gewicht: 1.1 kg
- RoHS-konform
Häufig gestellte Fragen
Kann ich die Ausgangsspannung verändern?
Ja. Die Ausgangsspannung lässt sich im Bereich von 11–16 V DC einstellen. Ab Werk liefert der Wandler 12 V DC.
Ist der Ausgang vom Eingang getrennt?
Ja. Eingang und Ausgang sind galvanisch getrennt, die Prüfspannung zwischen Eingang und Ausgang beträgt 1.5 kV AC.
Was passiert bei Überlast oder Kurzschluss?
Der Wandler schaltet den Ausgang ab. Er läuft nicht von selbst wieder an: Behebe den Fehler, trenne die Eingangsspannung und lege sie neu an.
Kann ich den Wandler an einem 12-V-System betreiben?
Nein. Die Eingangsspannung muss zwischen 20 und 36 V DC liegen.
Hat der Wandler einen Lüfter?
Ja. Die Kühlung erfolgt über einen eingebauten DC-Lüfter. Plane beim Einbau freien Raum vor den Lüftungsöffnungen ein.
Lieferumfang:
1x Mean Well SD-350B-12 DC/DC-Wandler
