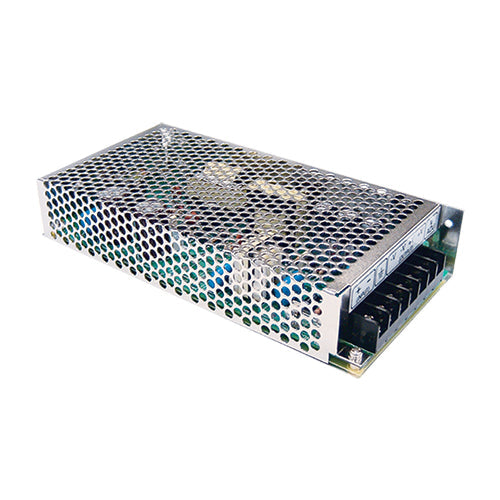

Der Mean Well SD-100A-24 ist ein galvanisch getrennter DC/DC-Wandler im geschlossenen Metallgehäuse. Er wandelt eine Eingangsspannung von 9.5–18 V DC in eine stabilisierte Ausgangsspannung von 24 V DC mit bis zu 4.2 A (100.8 W) um.
Damit betreibst du 24-V-Verbraucher an einer 12-V-Stromversorgung, zum Beispiel an einer 12-V-Batterie oder einem 12-V-Bordnetz. Der Ausgang ist geregelt: Die Ausgangsspannung bleibt auch bei schwankender Eingangsspannung und wechselnder Last konstant (Netz- und Lastregelung je ±0.2 %).
Eingang und Ausgang
- Eingangsspannung: 9.5–18 V DC (Nennspannung 12 V)
- Eingangsstrom: typ. 10 A bei 12 V und Volllast
- Ausgangsspannung: 24 V DC, einstellbar von 23–30 V DC
- Ausgangsstrom: 0–4.2 A
- Nennleistung: 100.8 W
- Restwelligkeit und Rauschen: max. 150 mVp-p
- Spannungstoleranz: ±1.0 %
- Wirkungsgrad: typ. 84 %
Schutzfunktionen
- Kurzschlussschutz
- Überlastschutz: spricht bei 105–135 % der Nennleistung an (Hiccup-Modus), der Wandler läuft nach Beheben des Fehlers automatisch wieder an
- Überspannungsschutz am Ausgang: 31.5–37.5 V (Hiccup-Modus, automatischer Wiederanlauf)
- Galvanische Trennung: Eingang–Ausgang 1.5 kV AC, Eingang–Gehäuse 1.5 kV AC, Ausgang–Gehäuse 0.5 kV AC
- Eingebauter EMV-Filter
Einbau und Betrieb
- Gehäusemontage über M3-Gewinde im Gehäuse, Anschluss über Schraubklemmen
- Kühlung durch freie Luftkonvektion, ohne Lüfter. Achte beim Einbau darauf, dass die Luft frei um das Gehäuse zirkulieren kann.
- Betriebstemperatur: −15 bis +60 °C. Bei hoher Umgebungstemperatur und bei tiefer Eingangsspannung reduziert sich die zulässige Last gemäss den Derating-Kurven im Datenblatt.
- Luftfeuchtigkeit im Betrieb: 20–90 % rel. Feuchte, nicht kondensierend. Baue den Wandler an einem trockenen Ort ein.
- Lege Kabelquerschnitt und Absicherung auf der Eingangsseite auf den Eingangsstrom aus (typ. 10 A bei 12 V und Volllast).
Auf einen Blick
- Hersteller: Mean Well
- Typ: SD-100A-24 (Serie SD-100)
- Eingang: 9.5–18 V DC
- Ausgang: 24 V DC / 4.2 A / 100.8 W, einstellbar 23–30 V DC
- Wirkungsgrad: typ. 84 %
- Galvanisch getrennt: 1.5 kV AC Eingang–Ausgang
- Schutz: Kurzschluss, Überlast, Überspannung
- Betriebstemperatur: −15 bis +60 °C
- Abmessungen (L × B × H): 199 × 98 × 38 mm
- Gewicht: 0.65 kg
- RoHS-konform
Häufig gestellte Fragen
Kann ich die Ausgangsspannung verändern?
Ja. Die Ausgangsspannung lässt sich im Bereich von 23–30 V DC einstellen. Ab Werk liefert der Wandler 24 V DC.
Ist der Ausgang vom Eingang getrennt?
Ja. Eingang und Ausgang sind galvanisch getrennt, die Prüfspannung zwischen Eingang und Ausgang beträgt 1.5 kV AC.
Was passiert bei Überlast oder Kurzschluss?
Der Wandler schaltet in den Hiccup-Modus und nimmt den Betrieb automatisch wieder auf, sobald der Fehler behoben ist.
Wie viel Strom zieht der Wandler auf der 12-V-Seite?
Bei 12 V Eingangsspannung und Volllast typischerweise 10 A. Bei tieferer Eingangsspannung steigt der Eingangsstrom entsprechend.
Braucht der Wandler einen Lüfter?
Nein. Die Kühlung erfolgt über freie Luftkonvektion. Bei Umgebungstemperaturen im oberen Bereich gilt die Derating-Kurve im Datenblatt.
Lieferumfang:
1x Mean Well SD-100A-24 DC/DC-Wandler
